Este subensamblaje permite crear un canal abierto con vínculos de revestimiento y talud exterior de cuneta opcionales.
Enlace
El punto de enlace se encuentra sobre el punto medio de la anchura inferior, a una altura equivalente al parámetro de Profundidad.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Profundidad | Desfase vertical hacia abajo desde la elevación de la línea de rasante hasta la parte inferior del canal. | Numérico, positivo |
2.0 m 6.0 pies |
| Anchura inferior | Anchura de la parte inferior del canal. | Numérico, positivo |
2.0 m 6.0 pies |
| Pendiente del talud | Pendientes de talud del canal | Numérico | 1 (:1) |

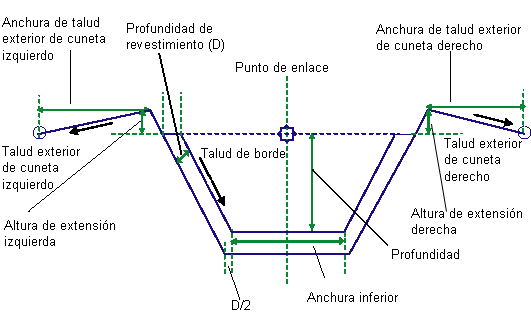

| Profundidad de revestimiento | Profundidad del revestimiento del canal. La Profundidad de revestimiento se mide en dirección perpendicular al lado del talud, tal como se muestra en el diagrama anterior. | Numérico, positivo |
0.1 m 0.33 pies |
| Punto marcado izquierdo | Punto marcado opcional en el último punto del canal del lado izquierdo (si no se indica ningún código, no se inserta el punto marcado). | Cadena | |
| Punto marcado derecho | Punto marcado opcional situado en el punto exterior del canal en el lado derecho (si no se indica ningún código, no se inserta el punto marcado). | Cadena | |
| Altura de extensión izquierda | Extensión del lado izquierdo del canal sobre el punto de inserción | Numérico, positivo |
0.5m 1.67 pies |
| Anchura de talud exterior de cuneta izquierdo | Anchura de relleno del canal en el lado izquierdo | Numérico, positivo |
1.5 m 5.0 pies |
| Talud exterior de cuneta izquierdo | Talud de relleno del canal en el lado izquierdo | Numérico | 4 (:1) |
| Altura de extensión derecha | Extensión del lado derecho del canal sobre el punto de inserción | Numérico, positivo |
0.5 m 1.67 pies |
| Anchura de talud exterior de cuneta derecho | Anchura de relleno del canal en el lado derecho | Numérico, positivo |
1.5 m 5.0 pies |
| Talud exterior de cuneta derecho | Talud de relleno del canal en el lado derecho | Numérico | 4 (:1) |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Altura de extensión izquierda | Esta opción se puede utilizar para modificar la altura de extensión fija en el lado izquierdo y establecer un vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Anchura de talud exterior de cuneta izquierdo | Esta opción se puede utilizar para modificar la anchura de talud exterior de cuneta izquierdo fija y establecer un vínculo a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Elevación de talud exterior de cuneta izquierdo | Esta opción se puede utilizar para modificar el talud exterior de cuneta izquierdo fijo y establecer un vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Altura de extensión derecha | Esta opción se puede utilizar para modificar el valor fijo de extensión en el lado derecho y asociarlo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificarlo: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Anchura de talud exterior de cuneta izquierdo | Esta opción se puede utilizar para modificar la anchura de talud exterior de cuneta derecho fijo y establecer un vínculo a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Elevación de talud exterior de cuneta izquierdo | Esta opción se puede utilizar para modificar el talud exterior de cuneta derecho fijo y establecer un vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificarlo: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
Parámetros de salida
Ninguno.
Comportamiento
Este subensamblaje genera una forma de canal abierto mediante los parámetros de entrada. El punto de enlace se encuentra normalmente al principio de la línea base, en alineaciones y perfiles asociados. A continuación, se traza el vínculo inferior del canal mediante la anchura especificada. A través del parámetro de pendiente del talud, los lados del canal se dibujan en uno de ambos lados.
En la profundidad de revestimiento del canal, si se especifica un valor positivo que no sea cero en el parámetro Profundidad de revestimiento, se dibuja un material de revestimiento alrededor del canal. La Profundidad de revestimiento se mide en dirección perpendicular al lado del talud, tal como se muestra en el diagrama anterior. En caso de especificarse un valor cero para Profundidad de revestimiento, no se insertará ningún vínculo.
De forma similar, si se especifica un valor cero en las extensiones izquierda o derecha y en las anchuras de taludes exteriores de cuneta, estos vínculos se omitirán y no se dibujarán. La altura de la extensión se puede controlar con una asociación de perfil de parámetro de objetivo. De forma similar, es posible especificar la altura del punto final del talud exterior de cuneta en un perfil. Para forzar el punto de talud exterior de cuneta a la elevación superior del canal, asocie este punto al perfil longitudinal de la rasante del canal al que se encuentra asociado el ensamblaje.
Si se omite la anchura del talud exterior de cuneta, el punto marcado derecho se posicionará en el punto exterior de la extensión de altura del canal. Si el vínculo de extensión de altura del canal también se omite, el punto marcado se posicionará en el último punto de la parte superior del canal.
En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Profundidad de revestimiento se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al talud lateral. Por tanto, si abre en AutoCAD Civil 3D 2010 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2011 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.
Operación en modo de diseño
En modo de diseño, este subensamblaje se dibuja según se ha definido mediante los parámetros de entrada, a partir del punto de enlace.

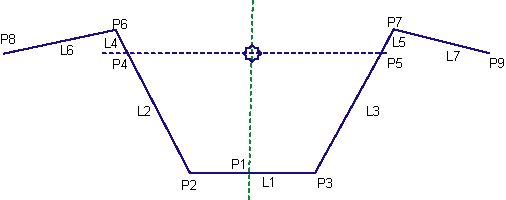

Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto / Vínculo | Códigos | Descripción |
|---|---|---|
| P1 | Channel_Flowline | Punto medio de la parte inferior del canal |
| P2, P3 | Channel_Bottom | |
| P4, P5 | Channel_Top | |
| P6,P7 | Channel_Extension | |
| P8,P9 | Channel_Backslope | |
| P13 | ||
| L1, L2, L3 | Datum, Channel_Bottom y Top (si NO se ha utilizado revestimiento) | |
| L4 a L7 | Datum, Top | |
| L8 a L12 | Channel_Bottom y Top (Si se ha utilizado revestimiento) | |
| S1 | Lining_Material | Material de revestimiento del canal |

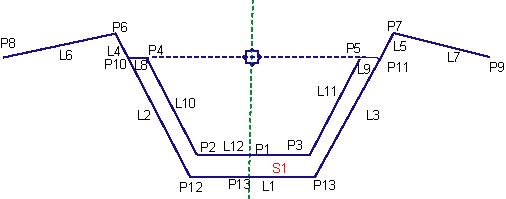

Diagrama de codificación
