Ejercicio 2: adición de datos de punto a una superficie

En este ejercicio, importará datos de punto de un archivo de texto al dibujo actual.

Este ejercicio es la continuación de Ejercicio 1: creación de una nueva superficie TIN.

Importación de datos de punto en el dibujo actual

1. Abra Surface-1A.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.

   Este dibujo contiene una definición de superficie vacía, que se denomina EG.

2. Haga clic en la ficha Modificar grupo Datos de terreno Superficie.
3. Haga clic en la ficha Superficie grupo Modificar Añadir datosArchivos de puntos.
4. En Archivos seleccionados, haga clic en .
5. En el cuadro de diálogo Seleccionar archivo de origen, vaya a la carpeta de aprendizajes. Seleccione Surface-1A-PENZD (delimitado por espacios).txt. Haga clic en Abrir.
6. En el cuadro de diálogo Añadir archivo de puntos, en Especificación del formato de archivos de punto, seleccione PENZD (delimitado por espacios).
7. En el cuadro de diálogo Añadir archivo de puntos, haga clic en Aceptar.
8. En la línea de comando, escriba ZE.

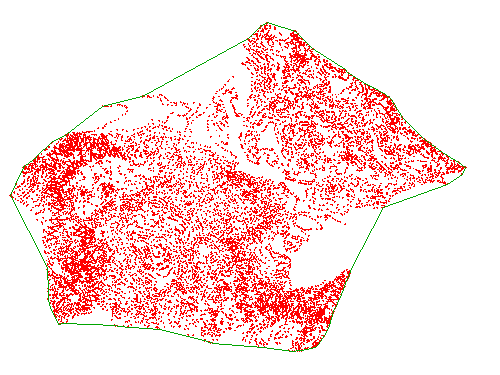

   En el dibujo se muestra la superficie, que contiene los datos de punto importados.



Para proseguir en este aprendizaje, vaya a Ejercicio 2: adición de líneas de rotura a una superficie.

Tema principal: Aprendizaje: creación y adición de datos a una superficie
