Es una práctica habitual del sector asignar un identificador o "etiqueta de latón" a un componente corporativo. AutoCAD Factory ofrece la capacidad de asignar una etiqueta de este tipo mediante el comando Etiqueta de componente. Una etiqueta de componente se aplica a un componente publicado o a un modelo o ensamblaje importado después de su colocación en un layout de la fábrica en 3D.
Inventor Factory también proporciona la capacidad de añadir un descriptor mediante el comando Descriptor al crear y publicar un componente en el entorno del generador de componentes. Un descriptor puede contener información adicional acerca de un componente, como el tipo, el número de pieza, el caudal, etc.

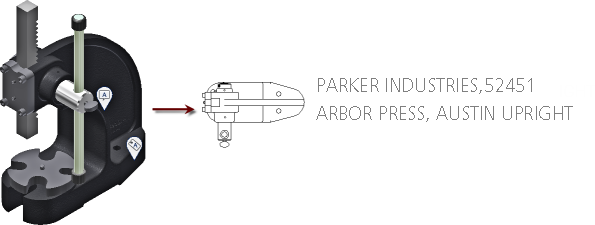

Las etiquetas de componente y los descriptores puede contener varias líneas de texto. Después de sincronizar un layout 3D con AutoCAD Factory, estas anotaciones aparecen como atributos de bloque en un estilo de texto diferente denominado Factory_Annotation. La etiqueta de componente y descriptor se asignan cada uno a su propia cada de AutoCAD. Los nombres de capa son Factory_AssetTag y Factory_Descriptor, respectivamente.
Puede utilizar los comandos de edición de atributos de bloque estándar de AutoCAD, como EDITATR, -ATREDIT y ADMATRB. Controle la visibilidad de los atributos mediante el comando ATRVIS, o bien mediante la activación o desactivación de la visibilidad de las capas o la inutilización de la capa de atributos correspondiente. Utilice el comando BUSCAR para facilitar la localización del texto de etiquetas de componente y descriptores en la ventana gráfica de AutoCAD.
Para obtener más información sobre las opciones de fuente, altura y posición de las anotaciones de componente, consulte el tema de la Ayuda de AutoCAD Factory: Factory_Annotations.
