AutoCAD Factory Design Utilities

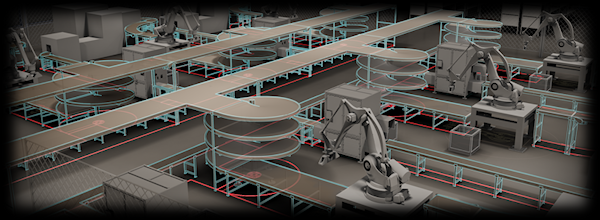

AutoCAD Factory Design Utilities ofrece herramientas de diseño y un entorno optimizado para el layout del suelo de la fábrica. También permiten abrir diseños de recursos DWG heredados y añadir inteligencia de la fábrica a los dibujos. A continuación, los dibujos de la fábrica pueden utilizarse para llenar un layout 3D en Inventor Factory.

Layout de la fábrica en 2D

Un layout de la fábrica en 2D es un modelo DWG de un entorno de fábrica, almacén u oficina. El tamaño y la complejidad pueden ir desde una celda a toda la fábrica. El layout puede incluir elementos de construcción como muros, columnas y utilidades. Puede presentar elementos individuales del equipo y crear rutas de ruta para cada producto.

AutoCAD Factory Design Utilities permite añadir inteligencia al layout de la fábrica. La inteligencia puede añadirse a un layout de recursos de herencia o un nuevo archivo. Los datos adicionales proporcionan la información necesaria para analizar las distribuciones, generar informes y llenar automáticamente el layout de la fábrica con componentes 3D en Inventor Factory.

Un flujo de trabajo típico implica lo siguiente:

  1. Cree un layout simplificado (p. ej., formas rectangulares) y asigne la información de la estación.
  2. Cree los productos que se van a fabricar con las estaciones definidas.
  3. Cree rutas de productos a través las estaciones.
  4. Guarde como layout de la fábrica DWG 2D.
  5. Introdúzcalo en Navisworks Factory mediante el comando Sincronizar Navisworks, o bien en Inventor Factory mediante los comandos Sincronizar Inventor o Nuevo layout a partir de DWG y llénelo con componentes 3D. (Si existen componentes o componentes encadenables 2D en el layout DWG, se reemplazan automáticamente con sus componentes 3D equivalentes al abrirse en Inventor).

Interfaz de usuario

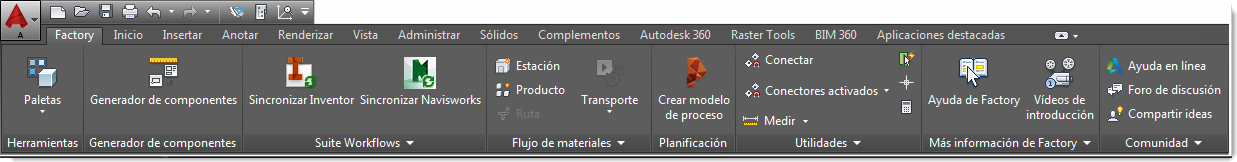

La interfaz de usuario de Factory Design Utilities está ubicada en la ficha Factory y dispone de grupos denominados Herramientas, Generador de componentes, Suite Workflows, Flujo de materiales, Planificación, Utilidades, Más información de Factory y Comunidad. Una combinación de paneles de Factory y AutoCAD estándar crean el entorno de trabajo de Factory por defecto.

Muchas de las herramientas de la interfaz de usuario de AutoCAD Factory se describen a continuación.

Grupo Herramientas

Existen cuatro paletas asociadas a AutoCAD Factory Design Utilities: Explorador de componentes, Explorador de bloques, Explorador de flujo de materiales y Explorador de propiedades. Las paletas comparten el área del navegador y se pueden ajustar mediante métodos de campo de tamaño estándar. Los navegadores se pueden anclar en diferentes posiciones o dejarse flotando si se colocan fuera del marco de la aplicación.

Grupo Generador de componentes

El grupo Generador de componentes proporciona herramientas que permiten crear un componente de AutoCAD Factory a partir de un bloque 2D, asociar a este un objeto 3D y definir su orientación. A continuación, el componente se puede publicar como un componente local o en la nube. Una representación 3D del objeto aparece posteriormente cuando el layout de AutoCAD se sincroniza con Inventor Factory o con Navisworks Factory.

Grupo Suite Workflows

Las herramientas de este grupo permiten crear un vínculo asociativo bidireccional entre un dibujo 2D de AutoCAD y un layout 3D de Inventor Factory y Navisworks Factory. El vínculo, denominado Layout Sync, se puede establecer entre Inventor o Navisworks y AutoCAD Architecture o AutoCAD Mechanical.

Grupo Flujo de materiales

Las herramientas de Flujo de materiales proporcionan un medio para definir los productos que se van a fabricar en las instalaciones, las estaciones donde se producen los procesos y las rutas entre estaciones. Cuando tenga un layout, puede analizar el coste del transporte y el uso de las máquinas, así como el consumo eléctrico. Se pueden generar informes de los resultados de forma que se puedan comparar varios casos y documentar. Cuando el layout cumple los requisitos, se puede enviar a Inventor donde se convierte en una superposición 2D que se llena con componentes 3D.

Grupo Planificación

Este grupo contiene el comando Crear modelo de proceso, que abre la herramienta web de modelado de procesos Autodesk Process Analysis 360. Esta herramienta permite generar rápidamente un modelo funcional de la línea de ensamblaje, la fábrica o la maquinaria industrial propuestas. A continuación, puede simular su funcionamiento para identificar posibles de cuellos de botella y optimizar el rendimiento.

Grupo Utilidades

El grupo Utilidades presenta una colección de comandos comunes de AutoCAD, como MEDIRGEOM, ID, CALCURAPIDA, etc. También incluye el comando Conectar, que es único de AutoCAD Factory. Este comando conecta los componentes de la fábrica mediante la selección de conectores no consumidos (no usados) en los componentes.

Grupo Más información de Factory

Este grupo contiene varios comandos que permiten obtener más información acerca de AutoCAD Factory.

Grupo Comunidad

El grupo Comunidad proporciona fácil acceso a Autodesk Knowledge Network (AKN), foros de discusión y sitios de medios sociales relacionados con el mundo empresarial donde puede ver vídeos útiles, compartir información y obtener ayuda sobre problemas de la fábrica con los que no está familiarizado.
