Trabajo con separación en puentes

Los usuarios pueden revisar y modificar la altura, ubicación y esviaje del envolvente libre, así como actualizar el perfil vertical del puente.

Para modificar la altura, la ubicación y el esviaje del envolvente

  1. Seleccione el puente para mostrar la tarjeta de recursos Puente.
  2. En la ficha Separación, marque Mostrar envolvente libre.
    Nota: El envolvente se muestra en el modelo como un cuadro de color púrpura.
  3. Haga clic en en la barra de utilidades para pasar al modo de edición.
  4. Haga clic en el campo Altura para introducir un nuevo valor.
    Nota: Para modificar la ubicación y el esviaje del envolvente, haga clic en los valores junto a P.K. inicial, P.K. final, Elevación de base o Esviaje. Especifique los valores deseados y pulse Intro.

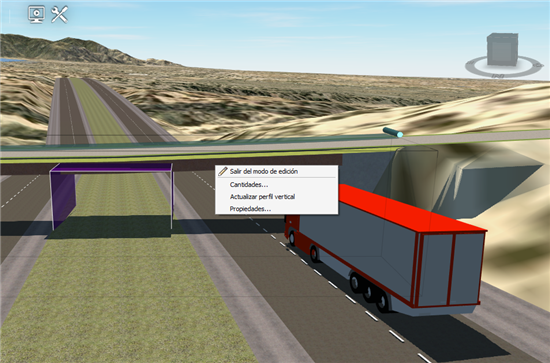

  5. Haga clic con el botón derecho en el puente y elija Actualizar perfil vertical para aplicar la nueva altura.

Consejos adicionales

La altura del envolvente libre se basa en la elevación de la carretera, no en la elevación del terreno.
