Trabajo con puentes

Los puentes son una capa de superficie en el Explorador del modelo, y la paleta Propiedades contiene información sobre ellos. En la sección puentes del panel Propuestas aparece información como el número de puentes añadidos, la longitud total de los mismos y detalles sobre los puentes individuales del modelo.

Para seleccionar un puente

  1. Haga clic con el botón izquierdo en el puente una vez para seleccionar la carretera de diseño que contiene el puente. Se mostrará la tarjeta de recursos Carretera.
  2. Haga clic en el puente una segunda vez para seleccionar el puente. Se mostrará la tarjeta de recursos Puente.
    Nota: Para seleccionar una jácena o grupo de jácenas en un puente, consulte Trabajo con grupo de jácenas.

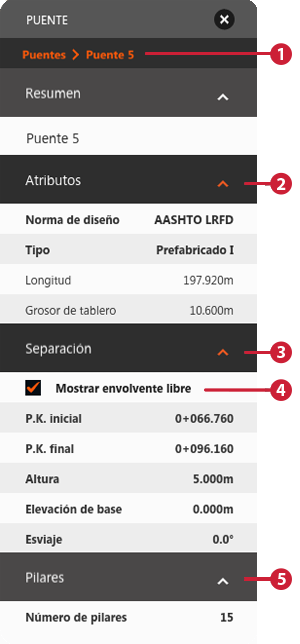

Tarjeta de recursos Puente
  1. Haga clic en el nombre de puente actual para alternar entre los puentes del modelo.
  2. Modifique la separación en el modo de edición.
  3. Muestre el envolvente libre en el modelo.
  4. Modifique los pilares en el modo de edición.
