Creación de roturas de extensión de cara

Seleccione una cara del modelo y elimínela para definir una rotura.

  1. En la cinta de opciones, haga clic en la ficha Chapa panel Modificar Rotura .
  2. En la lista desplegable Tipo de rotura del cuadro de diálogo Rotura, haga clic en el tipo de rotura Extensión de cara.
  3. En la ventana gráfica, designe la cara del modelo de chapa que se va a eliminar como operación de rotura.
  4. Haga clic en Aceptar o en Aplicar para crear la rotura y mantener el cuadro de diálogo abierto para crear operaciones de rotura adicionales.

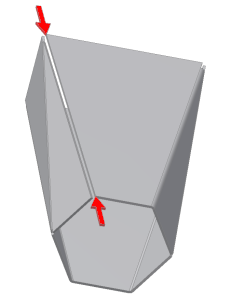

Consejo: Utilice una operación de rotura de extensión de cara para eliminar una cara de pliegue pequeña creada como resultado de una pestaña solevada generada usando la salida de plegadora.
