Creación de una rotura de punto a punto

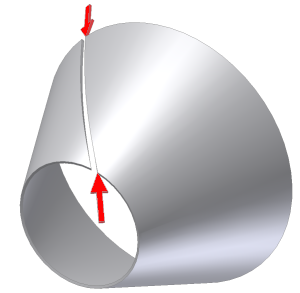

Seleccione una cara del modelo y dos puntos existentes para definir las ubicaciones inicial y final de la rotura.

1. En la cinta de opciones, haga clic en la ficha Chapa panel Modificar Rotura .
2. En la lista desplegable Tipo de rotura del cuadro de diálogo Rotura, haga clic en De punto a punto.
3. En la ventana gráfica, designe la cara del modelo de chapa a la que desea aplicar la operación de rotura.
4. Seleccione un punto para definir la ubicación inicial de la rotura.
5. Seleccione un punto para definir la ubicación final de la rotura.
6. Si es necesario, en Valor de separación de Rotura del cuadro de diálogo Rotura, introduzca un valor distinto de TamañoSeparación.
7. Especifique si desea localizar la separación de rotura en el punto seleccionado, o bien desfasarla hacia la izquierda o hacia la derecha.
8. Haga clic en Aceptar o en Aplicar para crear la rotura y mantener el cuadro de diálogo abierto para crear operaciones de rotura adicionales.
