Creación de roturas de un solo punto en piezas de chapa
Cree una rotura de un solo punto en una pieza de chapa para aplanarla.
En la cinta de opciones, haga clic en la
ficha Chapa
panel Modificar
Rotura
.
En la lista desplegable Tipo de rotura del cuadro de diálogo Rotura, haga clic en Punto único.
En la ventana gráfica, designe la cara del modelo de chapa a la que desea aplicar la operación de rotura.

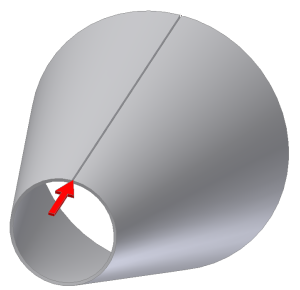

A continuación, seleccione el punto que define la ubicación de la rotura.
Si es necesario, en Valor de separación de Rotura del cuadro de diálogo Rotura, introduzca un valor distinto de TamañoSeparación.
Especifique si desea localizar la separación de rotura en el punto seleccionado, o bien desfasarla hacia la izquierda o hacia la derecha.
Haga clic en Aceptar o en Aplicar para crear la rotura y mantener el cuadro de diálogo abierto para crear operaciones de rotura adicionales.
