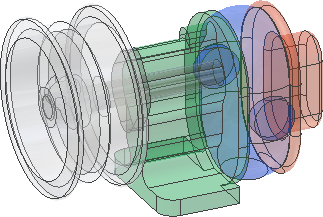

Una pieza de contorno simplificado es un archivo de pieza derivada en el disco que se puede editar y volver a calcular para modificar la pieza. En la siguiente imagen, la pieza de contorno simplificado original contiene agujeros. Puesto que los agujeros no se han revisado, podían verse algunas de las caras de los dientes internos del engranaje a través de los agujeros laterales, por lo que no se han eliminado.
En la siguiente imagen se ha editado la pieza de contorno simplificado y se han modificado las opciones para simplificar la pieza aún más. La pieza ya no contiene agujeros, operaciones internas ni hardware.
Para editar una pieza de contorno simplificado:
- Abra el archivo de pieza.
- También puede hacer clic con el botón derecho del ratón para definir la pieza como sustituta.
- También puede hacer clic con el botón derecho del ratón en la carpeta de cuerpos en el navegador para definir la visibilidad o transparencia de la pieza.
- Pulse con el botón derecho del ratón el ensamblaje de origen y seleccione Editar ensamblaje derivado en el menú contextual.Nota: Editar ensamblaje derivado no está disponible si se debe actualizar la pieza.
- En la ficha Cuerpos también puede cambiar el estado de los componentes que se van a incluir o excluir. Por ejemplo, excluya todo el hardware.
- En la ficha Otros también puede especificar los bocetos, las operaciones de trabajo de nivel de ensamblaje, los parámetros, las iMates y las superficies (en el caso de las piezas) que se deben incluir en el ensamblaje derivado.
- En la ficha Representaciones también puede seleccionar la representación de vista de diseño, posicional o el nivel de detalle que se usará para volver a calcular la pieza de contorno simplificado. Por ejemplo, especifique una vista de diseño o un nivel de detalle que no contenga componentes internos.
- Seleccione la ficha Opciones para volver a definir las opciones de simplificación, eliminación de piezas y parche de agujero.
- Pulse Aceptar para volver a calcular el ensamblaje de contorno simplificado con los nuevos parámetros y cierre el cuadro de diálogo.
