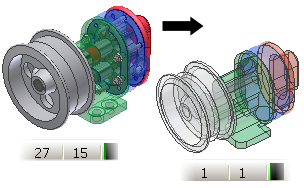

Use Contorno simplificado para crear la representación de una pieza simplificada de un ensamblaje para mejorar la capacidad y el rendimiento en ensamblajes y aplicaciones de nivel superior. El contorno simplificado usa el comando del componente derivado en el fondo para crear una única pieza a partir de un ensamblaje. El contorno simplificado puede usar las representaciones de vista de diseño o nivel de detalle existentes para obtener una eficacia máxima. Sólo se calculan los componentes visibles.
¿Qué es una pieza de contorno simplificado?
Una pieza de contorno simplificado usa el mecanismo del componente derivado para crear un archivo de pieza simplificado a partir de un ensamblaje. El comando Contorno simplificado ofrece las ventajas adicionales del parche de agujero y la eliminación de componentes basada en reglas. Un compuesto de superficie de contorno simplificado (parámetro por defecto) crea el archivo más pequeño en el disco y se calcula más rápidamente que un sólido de contorno simplificado. Un compuesto de superficie usa menos memoria y proporciona un rendimiento superior en los ensamblajes consumidores.
Un compuesto de superficie de contorno simplificado conserva los aspectos originales del componente y puede conservar otras operaciones visuales como los gráficos de rosca. Las piezas de contorno simplificado almacenan las propiedades másicas del ensamblaje original si se calculan antes de crear el contorno simplificado.
Una pieza de compuesto de superficie no participa en las operaciones de detección de interferencias y colisiones. Evite usar las piezas compuestas en las vistas seccionadas.
¿Qué ventajas ofrecen las piezas de contorno simplificado?
El contorno simplificado ofrece las siguientes ventajas:
- Es fácil de usar.
- Se reduce considerablemente el tamaño del archivo en el caso de los ensamblajes grandes y las piezas complejas.
- Se reduce el tiempo que tarda el ensamblaje en abrirse mediante un nivel de detalle sustituto de ensamblaje de contorno simplificado.
- El rendimiento es mayor cuando se visualiza o trabaja con ensamblajes grandes y piezas complejas.
- Protege la propiedad intelectual al eliminar agujeros y componentes internos.
- Simplifica la representación del componente para el intercambio BIM.
¿Cómo se usa una pieza de contorno simplificado en un nivel de detalle?
Existen tres flujos de trabajo que puede usar para crear una pieza de contorno simplificado y usarla como sustituta del ensamblaje en un nivel de detalle:
- Cree una pieza de contorno simplificado con el comando Contorno simplificado. Seleccione Nuevo sustituto en el menú contextual después de iniciar un nivel de detalle. Seleccione el archivo de pieza de contorno simplificado en el disco a través de la opción Seleccionar archivo de pieza. Nota: Abra el archivo de pieza de contorno simplificado y designe la pieza sustituta para poder usarla como sustituta del ensamblaje.
- Utilice el menú contextual Nivel de detalle
Nuevo sustituto Contorno simplificado para crear una pieza de contorno simplificado y usarla en el ensamblaje de origen como pieza sustituta activa. - Utilice la ficha Ensamblar panel Componente Contorno simplificado para crear una pieza de contorno simplificado y usarla en el ensamblaje de origen como pieza sustituta activa.
¿Se puede editar una pieza de contorno simplificado?
Una pieza de contorno simplificado es un archivo de pieza derivada. Para editarla, abra el archivo, pulse con el botón derecho del ratón el ensamblaje en el navegador de la pieza derivada y seleccione Editar ensamblaje derivado. Un método práctico consiste en modificar la pieza de contorno simplificado después de crearla hasta que contenga los detalles necesarios.
