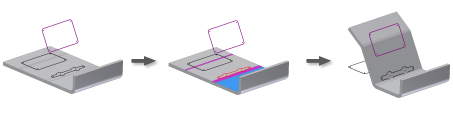

Replegado de un boceto con una operación de chapa

Permite replegar uno o varios dobleces o curvas de chapa con respecto a una cara de referencia.

Utilice este procedimiento en un modelo de chapa plegado que tenga:

• Al menos una operación de desplegado en el estado desplegado.
• Al menos un boceto creado en la cara de una operación desplegada.

1. En la cinta de opciones, haga clic en ficha Chapa panel Modificar Replegar.
2. Haga clic en una cara o un plano que desee usar como referencia de Replegar.
3. Pulse en curvas o dobleces resaltados individuales que desee replegar. Para seleccionar toda la geometría resaltada, haga clic en Añadir todos los pliegues y, a continuación, utilice CTRL + clic para eliminar los pliegues o las curvas a partir de la selección.
4. Obtenga una vista preliminar del estado replegado, y añada o suprima pliegues o curvas según sea necesario.
5. Para seleccionar bocetos, haga clic en la flecha de Bocetos y, a continuación, seleccione los bocetos no consumidos para replegarlos.
6. Para controlar la visualización del boceto padre tras el replegado, active o desactive la casilla de verificación El padre está visible.
7. Pulse Aceptar.

   Se añadirá una operación de replegado al navegador de piezas de chapa.
