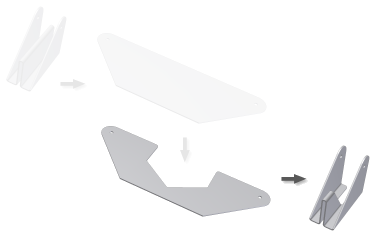

Permite replegar uno o varios dobleces o curvas de chapa con respecto a una cara de referencia
Utilice estos procedimientos en modelos de chapa que tengan al menos una operación de desplegado en el estado desplegado. Añada una operación de replegado al navegador de piezas de chapa.
Método de selección del menú contextual
- En el navegador, pulse con el botón derecho en la operación de desplegado que desee replegar y haga clic en Operación de replegado
.
La operación se repliega (usando la referencia estacionaria seleccionada originalmente) y la nueva operación Replegado aparece encima del marcador Fin de plegado.
Método de opciones de selección automática
- En la cinta de opciones, haga clic en ficha Chapa
panel Modificar Replegar. - En el navegador, pulse la operación de desplegado que desee replegar. Los pliegues y la referencia estacionaria designados originalmente se seleccionan de forma automática para replegarlos. Nota: No selecciona automáticamente curvas o pliegues añadidos mientras el marcador Fin de plegado se encuentre sobre la operación de desplegado seleccionada.
- Puede pulsar más pliegues u otras curvas individuales para replegarlos.
- También puede seleccionar los bocetos no consumidos que desee replegar.
- Pulse Aceptar.
Método general
- En la cinta de opciones, haga clic en ficha Chapa panel Modificar Replegar .
- Haga clic en una cara o un plano que desee usar como referencia de Replegar.
- Pulse en curvas o dobleces resaltados individuales que desee replegar. Para seleccionar toda la geometría resaltada, utilice Añadir todos los pliegues y, a continuación, utilice CTRL + clic para eliminar los pliegues o las curvas de la selección.
- Obtenga una vista preliminar del estado replegado, y añada o suprima pliegues o curvas según sea necesario.
- También puede seleccionar los bocetos no consumidos que desee replegar.
- Pulse Aceptar.
