Creación de una pestaña de chapa de varias aristas con Aplicar bisel automático

Añada una pestaña a una cara de chapa con varias aristas.

1. En la cinta de opciones, haga clic en la ficha Chapa panel Crear Pestaña .
2. El modo de selección de arista está activo. Seleccione varias aristas para recibir pestañas con los valores que ha introducido.

   Se muestra una vista preliminar de las pestañas a lo largo de las aristas seleccionadas con los parámetros por defecto. Las pestañas que comparten una esquina común muestran automáticamente un bisel parcial o completo.

   Nota: Si las pestañas adyacentes no se muestran en la vista preliminar con esquinas biseladas, compruebe que la opción Aplicar bisel automático está seleccionada en la ficha Esquina del cuadro de diálogo Pestaña.
3. Modifique cualquiera de los parámetros de la pestaña. Estos parámetros se aplicarán a todas las pestañas que cree.
4. Haga clic en Aceptar o en Aplicar para añadir más pestañas.

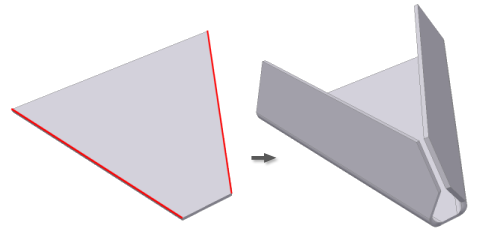

Nota: Las pestañas que no son coplanares también se biselan automáticamente.

Nota: Los biseles de pestaña se crean cuando las aristas seleccionadas son tanto coplanares como no paralelas.

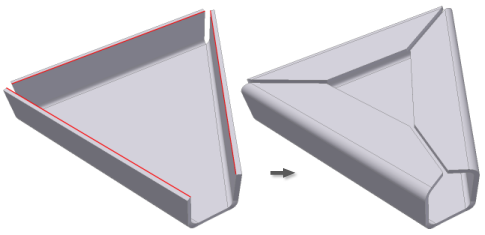

• Si las extensiones de la pestaña están lo suficientemente cerca (dependiendo de la separación del bisel), se crea una esquina completa.
• Si la pestaña interseca, se crea un bisel parcial.
• Si las aristas encuentran un pliegue común, de modo que los tres pliegues miran hacia adentro, se crea un pliegue de tres esquinas.
