Alargamiento o contracción de sólidos base

En el entorno de sólidos, para extender o contraer un sólido base simétricamente respecto a una cara plana o un plano de trabajo.

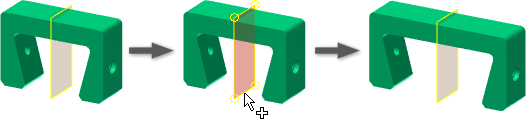

Utilice Alargar o contraer un cuerpo en el entorno de sólidos para extender o contraer un sólido base simétricamente respecto a una cara plana o un plano de trabajo .

Para empezar, abra un sólido base (un archivo específico no nativo de CAD, o bien un archivo SAT o STEP).

1. En el navegador, pulse el sólido base con el botón derecho del ratón y pulse Editar sólido. Como alternativa, pulse dos veces en la entrada del navegador de sólidos base.
2. En la cinta de opciones ficha Editar sólido base panel Modificar , pulse Extender o contraer un cuerpo.

Nota: Si es necesario, coloque un plano de trabajo en el punto donde desee extender o contraer el sólido base .
3. Pulse el botón Plano y seleccione el plano de trabajo o la cara plana.
4. Pulse Alargar o Contraer.
5. Especifique la distancia que desea extender o contraer el sólido, o en la lista desplegable, pulse un valor reciente.

   Puede expresar la distancia en forma de ecuación.

6. Haga clic en Actualizar o en Terminar sólido base para cerrar el entorno de sólidos.

Nota: También puede seleccionar una cara plana como plano de sección.
