Acceso:
Cinta de opciones:
ficha Boceto
panel Restringir
Parámetros de restricción: ficha Inferencia
Opcionesficha Boceto: Parámetros de restricción: ficha Inferencia
Deducir restricciones activado y Conservar restricciones desactivado:
- No se crean restricciones automáticamente después de finalizar un boceto.
- La posición de inferencia es correcta.

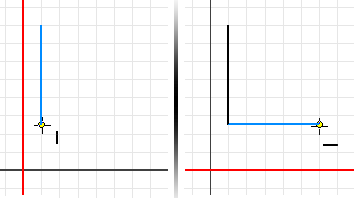

Por ejemplo, al dibujar una línea vertical, el icono de vertical aparece junto al cursor para indicar que la línea es vertical y, al finalizar el dibujo, la restricción vertical no se crea automáticamente.
Conservar restricciones activado:
- Las restricciones se crean automáticamente después de finalizar un boceto.
- El icono de restricción aparece junto al cursor.
- Conservar restricciones solo está disponible si la opción Deducir restricciones está activada. La persistencia se desactiva automáticamente si la inferencia está desactivada.
- Las restricciones de coincidencia en los puntos finales de las líneas siempre se deducen y conservan, salvo que se desactiven específicamente anulando la opción Coincidente en la sección Selección para la inferencia de la restricción. Este comportamiento impide la creación de perfiles de boceto abiertos.
- Para impedir la inferencia de la restricción durante la creación de un objeto, mantenga pulsada la tecla CTRL mientras crea el boceto.
Prioridad de inferencia de la restricción
Define el tipo de restricción preferido para la colocación automática de restricciones.

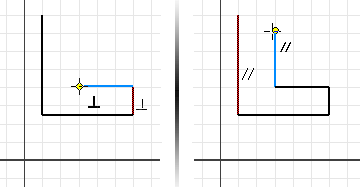

- Paralela y perpendicular
-
Primero busca las restricciones que definen las relaciones entre los elementos de la geometría y, a continuación, comprueba las coordenadas de la rejilla del boceto.
- Horizontal y vertical
-
Primero busca las restricciones que definen la orientación de la geometría del boceto en relación con las coordenadas de este y, a continuación, busca restricciones entre los elementos de la geometría del boceto.
Selección para la inferencia de la restricción
Permite seleccionar las restricciones que se deben deducir y la geometría que se va a utilizar.
- Seleccionar todo
-
Añade una marca de verificación en cada casilla de selección activa.
- Deseleccionar todo
-
Elimina todas las marcas de verificación. No se deduce ninguna restricción.
Horizontal -
Se deduce la restricción horizontal.
Vertical -
Se deduce la restricción vertical.
Paralela -
La restricción paralela se deduce con respecto a la geometría incluida en el ámbito.
Perpendicular -
La restricción perpendicular se deduce con respecto a la geometría incluida en el ámbito.
Intersección -
La restricción de coincidencia se deduce en la intersección de las curvas incluidas en el ámbito, incluidas las intersecciones virtuales.
Punto medio -
La restricción de coincidencia se deduce en el punto medio de las líneas incluidas en el ámbito.
En curva -
La restricción de coincidencia se deduce en las curvas incluidas en el ámbito.
Tangente -
La restricción de tangencia se deduce con respecto a la geometría incluida en el ámbito.
Coincidente -
La restricción de coincidencia se deduce con respecto a los puntos incluidos en el ámbito.
