Cuadro de diálogo Parámetros de restricción: ficha General

Acceso:

Cinta de opciones: ficha Boceto panel Restringir Parámetros de restricción: ficha General

Opcionesficha Boceto: Parámetros de restricción: ficha General

Restricción

Mostrar restricciones durante la creación

Visualización de restricciones al crear la geometría o las restricciones.

La visualización de restricciones se oculta automáticamente cuando termina el comando actual y cuando hay un cambio de gráficos, como al dibujar una nueva entidad de boceto, aplicar una nueva restricción, etc.

Mostrar restricciones de los objetos seleccionados

Resalta las restricciones de la geometría que selecciona en la ventana gráfica. Es posible seleccionar cualquier restricción que se muestre para suprimirla.

Mostrar restricciones coincidentes en el boceto

Define la visualización automática del glifo de la restricción de coincidencia cuando se crea la restricción.

Nota: Si la geometría está seleccionada, puede acceder a Suprimir restricciones desde el menú contextual para eliminar todas las restricciones. Las restricciones de coincidencia no se eliminarán.

Cota

Editar cota al crearla

Cuando está seleccionado, el cuadro de diálogo Editar cota aparece automáticamente durante la inserción. Cada vez que se pulsa para insertar una cota, se abre automáticamente el cuadro de diálogo Editar cota, en el que se puede especificar la cota o una ecuación.

Crear cotas a partir de los valores de entrada

Cuando esta opción está seleccionada, las cotas persistentes se crean automáticamente a partir de los valores especificados en los cuadros de entrada. Se debe utilizar la tecla TAB para alternar entre los campos de entrada de valores.

Si no está seleccionada, no se colocan cotas persistentes en la geometría del boceto.

Cotas sobrerrestringidas

Define el comportamiento preferido a la hora de insertar de cotas en bocetos sobrerrestringidos. Seleccione una de las opciones disponibles:

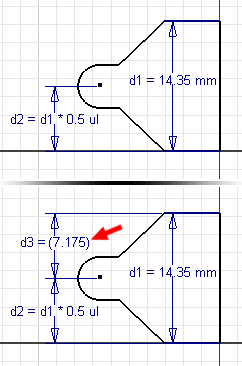

Aplicar cota de referencia

Aplica una cota no paramétrica entre paréntesis. La cota se actualiza cuando el boceto cambia, pero no se puede redimensionar el tamaño del boceto.

Advertir de condición de sobrerrestricción

Muestra un mensaje de advertencia cuando se sobrerrestringe un boceto al añadir una cota.
