La propagación de formas se aplica a los perfiles abiertos. El resultado de la operación depende contextualmente de la extensión de los extremos del perfil y de la forma de las extrusiones existentes. Utilice los comandos Extrusión o Revolución para realizar la propagación con Igualar contorno o Igualar forma. El lado que decida mantener determinará el resultado.
- Igualar contorno

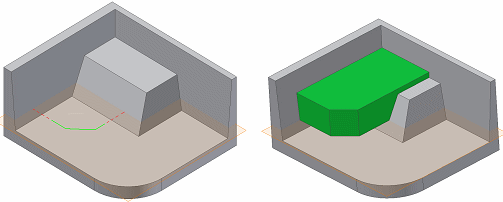

- En Extrusión, con la opción Igualar forma no seleccionada, el perfil se completará con la cara a la que interseque, y la extrusión generada a partir de ese perfil.
- Igualar forma
- Esta opción está disponible en los cuadros de diálogo Revolución y Extrusión cuando se selecciona un boceto de perfil abierto, como el boceto de la pieza siguiente.
Si se selecciona Igualar forma, la cara que interseque completará el perfil. La extrusión se extiende hacia esa cara (o caras) a medida que se extruye, igual que ocurre en una terminación Hasta-Siguiente.
- Revolución
- Si se selecciona Igualar forma, se crea también una solución de tipo extensión. Los extremos abiertos del perfil se extienden al eje de revolución, si es posible, o al cuadro delimitador del cuerpo.
- Extrusión
- Si no se selecciona Igualar forma, la cara que interseque completará el perfil. La extrusión se generará desde ese perfil.
Si se selecciona la opción Igualar forma en el cuadro de diálogo Extrusión, se creará una solución de tipo extensión. Los extremos abiertos del perfil se extienden hasta una coarista o una cara. Las caras necesarias se cosen entre sí para formar una intersección completa con el cuerpo de extrusión.
El lado que decida mantener determinará el resultado.
- Igualar contorno
- Cierra el perfil abierto, a lo largo de la extensión del perfil, hasta el cuerpo. La operación se realiza como si se especificará un perfil cerrado.
- Revolución
- Si la opción Igualar forma está desactivada, el perfil abierto se cierra extendiendo los extremos abiertos del perfil hasta que intersequen el cuerpo sólido. Si el plano de boceto del perfil se encuentra en una cara plana, los contornos de la cara cierran el perfil. De lo contrario, la intersección del plano del perfil con el cuerpo definirá las aristas para cerrar el perfil.
- Extrusión

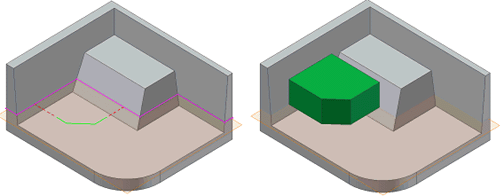

- Si no se selecciona Igualar forma, el perfil se completará en la cara que interseque. La extrusión se generará desde ese perfil. Reglas de extensión para cerrar el perfil:
- El plano de boceto inicial se desfasa desde la superficie superior de la base de la pieza.
- Las líneas de perfil originales (verdes) se extienden (puntos rojos) hasta los elementos de las caras.
- El contorno se cierra utilizando las líneas de intersección del plano del boceto y el cuerpo sólido (púrpura)
- Se debe especificar el lado que se mantendrá.
- La extrusión se lleva a cabo. El resultado es una extrusión de contorno cerrado normal.
