En la siguiente sección, se crea una abertura de ventilación denominada parrilla.
- En la carpeta Cuerpos sólidos, asegúrese de que la visibilidad del sólido inferior y del sólido repujado esté desactivada. Haga visible el sólido superior grande. Nota: Si se desactiva la visibilidad de los cuerpos, Inventor no los incluye en una operación.

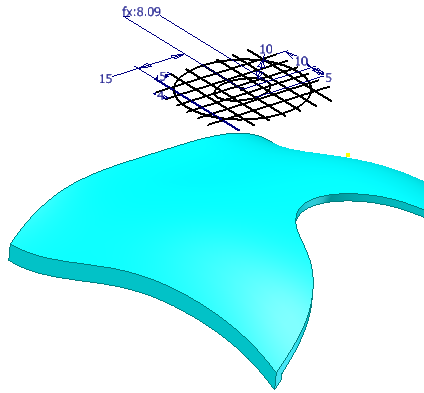

- Active la visibilidad del boceto de parrilla en el navegador.
- En la cinta de opciones, haga clic en ficha Modelo 3D
icono Mostrar panel
. Seleccione el panel Pieza de plástico para mostrar el panel Pieza de plástico y, a continuación, seleccione Parrilla

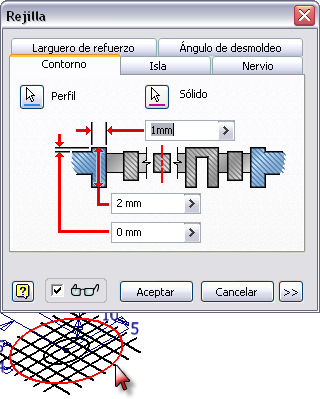

. - En el boceto de parrilla, seleccione la elipse exterior grande para satisfacer la selección del perfil en la ficha Contorno. Acepte los parámetros por defecto de tamaño.

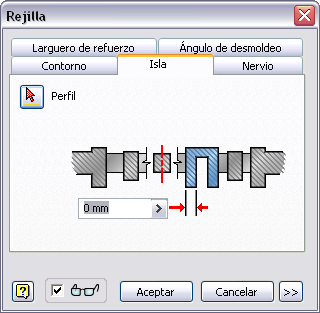

- Seleccione la ficha Isla y, a continuación, seleccione la elipse central pequeña para satisfacer la selección del perfil. Acepte el valor por defecto de 0 mm.

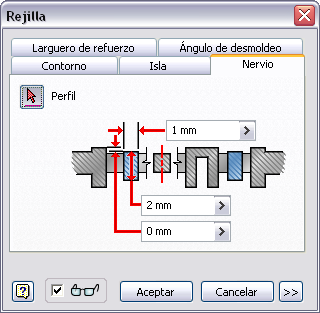

- Seleccione la ficha Nervio y, a continuación, seleccione el resto de la geometría de línea para satisfacer la selección del nervio. Acepte los valores por defecto de tamaño.

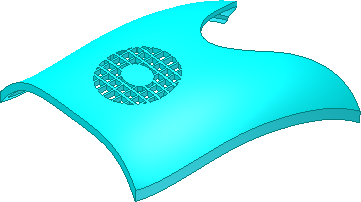

- Pulse Aceptar para crear la parrilla.

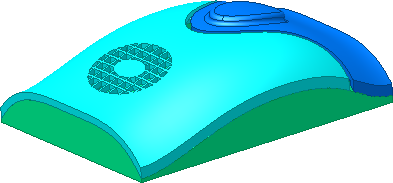

- Active la visibilidad de todos los cuerpos.
- Guarde el archivo.
Enhorabuena, ha finalizado el aprendizaje Spline y superficies.
