Además de las plantillas de modelo de sector que se utilizan para crear dibujos de modelo de sector , hay plantillas de elemento que constan de varios elementos de modelo de sector con geometría predefinida, atributos, etiquetas y conectividad interna.
Utilice plantillas de elemento para crear grupos de elementos que podrá insertar y volver a utilizar cuando lo desee. Por ejemplo, utilice una plantilla de elemento para crear un banco de transformadores, una unidad compatible, una subestación o una sección transversal. Además, se pueden definir plantillas para distintos tipos de equipamiento que pueden tener atributos con diferentes valores (registros de referencia).
Puede asignar una plantilla de elemento a una clase de elemento. Al definir la plantilla, debe seleccionar al menos un elemento de la clase de elemento a la que desee asignar la plantilla. Si el modelo de sector contiene una clase de elemento habilitada para tareas , el grupo de elementos y el elemento de grupo de elementos de la plantilla deben estar habilitados para tareas. El resto de clases de elemento de la plantilla no deben estar habilitadas para tareas. Asimismo, se deben añadir a la plantilla de tarea.
Agrupación de elementos en plantillas
Si agrupa elementos de plantilla, puede desplazar o girar la disposición de elementos como una sola entidad. Sin embargo, los componentes no se pueden desplazar de forma independiente cuando se crea una instancia. Este comportamiento se controla con la regla de elemento de actualización de las instancias de la plantilla de las clases de elemento que forman parte de la plantilla.

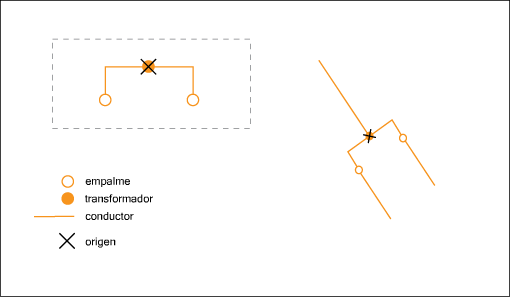

Ejemplo: esta plantilla de disposición de elementos eléctricos consta de un transformador, dos empalmes y dos conductores. Con esta plantilla, se puede crear una instancia de los cinco objetos y aplicar los atributos y la conectividad con un solo clic del ratón. La plantilla se agrupa: puede insertarla y moverla como una sola entidad. A continuación, puede seguir digitalizando los conductores.

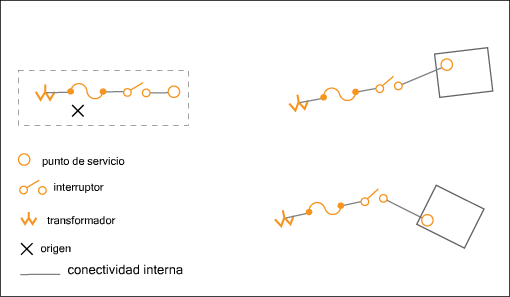

Ejemplo: esta plantilla de disposición de elementos eléctricos se puede utilizar en áreas residenciales para crear las conexiones a los puntos de servicio. En las áreas residenciales, los puntos de servicio suelen conectarse a un transformador mediante disposiciones de elementos idénticas. Una plantilla acelera la adquisición de datos en esta situación. Esta disposición de elementos no se agrupa: permite crear una instancia de la plantilla y, a continuación, desplazar cada punto de servicio individualmente a su ubicación exacta sin desplazar los otros elementos.
Registros de referencia de plantillas
Cuando se seleccionan los elementos que se van a incluir en una plantilla, los valores de los atributos de cada elemento se almacenan como registros de referencia. Por defecto, los registros de referencia se denominan <nombre de clase de elemento>_<número>. En el cuadro de diálogo Crear nueva plantilla, puede reemplazar el registro de referencia por cualquier registro de referencia existente. En la configuración de Crear plantilla, puede seleccionar el registro de referencia público que se aplicará al crear una instancia de la plantilla. (Debe seleccionar un registro de referencia público, ya que las plantillas están disponibles para todos los usuarios).
