Los puntos intermedios de una sección son los puntos en los que las tuberías se encuentran con la estructura de una boca de alcantarilla.
- Tabla de cálculo: WW_INTERMEDIATE_POINT
- Tipo de elemento: atributo
| Nombre | Tipo de datos | Descripción |
|---|---|---|
|
BOTTOM_ELEVATION |
Número |
Elevación de la parte inferior del elemento con respecto a la sección, medida en metros. |
|
DATE_CREATION |
Fecha |
Fecha de creación del elemento. |
|
NAME_NUMBER |
Varchar2 |
Nombre o número de este elemento. |
|
NARRATIVE |
Varchar2 |
Descripción o información exclusiva relacionada con el elemento en cuestión. |
|
USER_FLAG |
Varchar2 |
Zona de trabajo definida por un operador El operador puede utilizar este atributo para procesos del sistema definidos por el usuario. No afecta a la integridad de los datos del elemento en cuestión y no debe utilizarse para guardar los datos del elemento. |
Para obtener más información, consulte Creación de un punto de red.
Los puntos intermedios se pueden crear automáticamente mediante el flujo de trabajo Creación de sección.

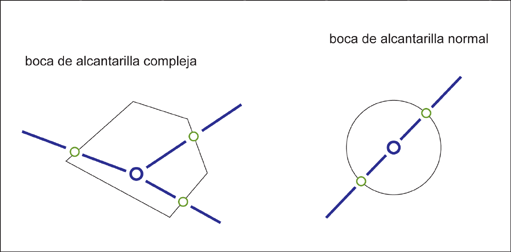

En las bocas de alcantarilla complejas, el punto intermedio es la intersección entre la sección y el detalle de polígono. En el caso de bocas de alcantarilla estándar, el punto intermedio se calcula a partir del diámetro (almacenado en WW_MANHOLE_MODEL.diameter1).
Para obtener más información, consulte Creación de sección y Elevación, pendiente y altura de aguas residuales.
