El modelo de datos de agua contiene las dos topologías siguientes:
- Topología de red de agua: construida a partir de la clase de elemento de nodo WA_POINT y la clase de elemento de segmento WA_LINE. Un punto de agua se puede relacionar con un sitio (FID_SITE).
- Topología de cable de control: construida a partir de la clase de elemento de nodo WA_C_POINT y la clase de elemento de segmento WA_C_LINE. Un punto de cable puede estar relacionado con un sitio y con un armario de control (FID_SITE, FID_CONTROL_CABINET).
Las clases de elemento de geometría de los nodos y segmentos se almacenan en el argumento Topologías.

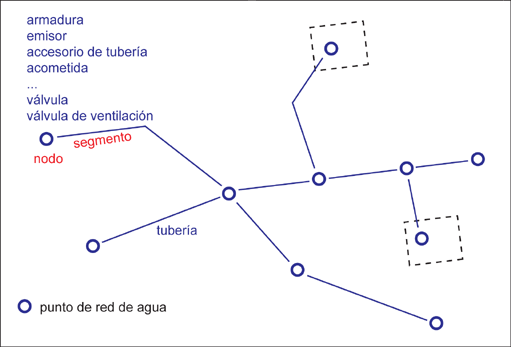

Topología de red de agua. Los puntos de red se conectan mediante líneas. Los puntos de red no deben situarse a lo largo de una línea de la red.
Cómo conseguir una topología de red válida
La topología requiere que los puntos de red siempre estén situados en el inicio o el final de una línea de la red. Un punto de red nunca debe situarse a lo largo de una línea. Si inserta un punto de red en una línea de la red, ésta debe dividirse en el punto de intersección. La coherencia de la topología se mantiene con las reglas de elemento.
Si se elimina un punto de red, deberán unirse las líneas de conexión.
Para más información, consulte Dividir líneas y Extracción de puntos de líneas.
Para obtener más información sobre las reglas de elementos, véase Organización de las funciones y los elementos de agua.
