Clase de elemento de sección

Una sección es una canal o tubería de aguas residuales entre puntos de red. Las secciones son el único elemento de línea estándar del modelo de suministro de aguas residuales.

El modelo de datos almacena tanto la geometría real de las tuberías como la topología de red, que es una vista más abstracta. Físicamente, una tubería se extiende entre dos estructuras de bocas de alcantarilla y cada boca tiene un diámetro determinado. Topológicamente, una sección va de boca de alcantarilla (centro) a boca de alcantarilla (centro).

Se pueden utilizar puntos intermedios para añadir información detallada con el fin de que la línea entre las bocas de alcantarilla sea más precisa.

Nota:

En las opciones del modelo de sector de aguas residuales es posible activar la validación de bocas de alcantarilla/secciones. Véase Definición de opciones de modelo de sector de aguas residuales.

La validación de boca de alcantarilla/sección comprueba la coherencia de la altura inferior de la sección y la clase de elemento de boca de alcantarilla. En el formulario de clase de elemento, los atributos no coincidentes se resaltan y aparece una información de herramienta para explicar la incoherencia.

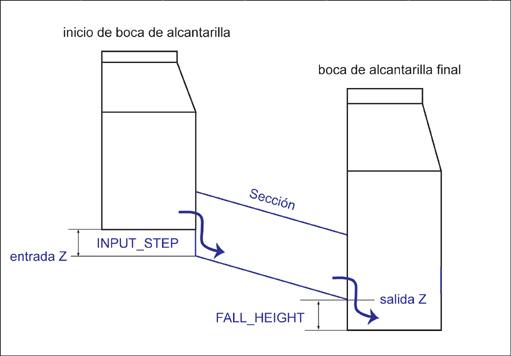

Modelo de datos de aguas residuales: Sección entre dos bocas de alcantarilla Físicamente, la sección se representa mediante una tubería que recorre las estructuras de bocas de alcantarilla.

• Tabla de cálculo: WW_SECTION
• Tipo de elemento: atributo

Nombre	Tipo de datos	Descripción
AVG_DEPTH	Número	Profundidad media de la sección.
CADASTRAL_INFO	Varchar2	Descripción de la información catastral, como contornos de suelo, ubicación de estructuras, acotaciones de contorno, etc.
CONNECTION_COMMENTS	Varchar2	Comentarios de conexión relativos a la sección.
CONNECTION_DESIGNATION	Varchar2	Descripción de la información catastral, como contornos de suelo, ubicación de estructuras, acotaciones de contorno, etc.
CONNECTION_DISTANCE	Número	Profundidad media de la sección.
CONNECTION_FIXING	Varchar2	Descripción de la información catastral, como contornos de suelo, ubicación de estructuras, acotaciones de contorno, etc.
DATE_ACQUIRED	Fecha	Fecha de adquisición de los datos.
DATE_CREATION	Fecha	Fecha de creación del elemento.
DATE_STARTUP	Fecha	Fecha en la que se asumió la responsabilidad del elemento.
DIAMETER_INSIDE	Número	Diámetro interior de la sección.
DIAMETER_OUTSIDE	Número	Diámetro exterior de la sección.
DIMENSION_1	Número	Primera acotación del elemento, medida en metros.
DIMENSION_2	Número	Segunda acotación del elemento, medida en metros.
DISTANCIA	Número	Distancia cubierta por la sección, medida en metros.
END_Z	Número	Altura sobre el nivel del mar del punto final de la sección, medida en metros.
EXIST_SPECIAL_PROFILE	Número	Perfil especial existente de la sección.
FALL_HEIGHT	Número	Altura de caída de agua al final de la sección, medida en metros.
FID_CONSESSIONAIRE	Número	Concesionario de este elemento. Relacionado con: WW_CONTACT
FID_DRAIN_AREA	Número	Área de desagüe de la sección. Relacionado con: WW_DRAIN_AREA
FID_ENV_PARAMETERS	Número	Relación con los parámetros medioambientales. Relacionado con: WW_ENV_PARAMETERS
FID_INSTALLER	Número	Empresa encargada de la construcción del elemento. Relacionado con: WW_CONTACT
FID_LOCATION	Número	Ubicación del elemento (calle). Relacionado con: WW_LOCATION
FID_MAINTENANCE	Número	Compañía responsable del mantenimiento de este elemento. Relacionado con: WW_CONTACT
FID_MANUFACTURER	Número	Fabricante de este elemento. Relacionado con: WW_MANUFACTURER
FID_OPERATOR	Número	Operador de este elemento. Relacionado con: WW_CONTACT
FID_OWNER	Número	Propietario de este elemento. Relacionado con: WW_CONTACT
FID_TREATMENT_PLANT	Número	Planta de tratamiento de aguas relacionada con este elemento. Véase Planta de tratamiento de aguas Relacionado con: WW_TREATMENT_PLANT
FID_WASHING_AREA	Número	Área de lavado en la que está situada la sección. Véase Área de lavado. Relacionado con: WW_WASHING_AREA
FILE_NAME	Varchar2	Archivo relacionado con este elemento.
REPARACIÓN	Varchar2	Entrada de la reparación.
GROUP_SECTION	Varchar2	Sección de grupo.
HYDRAULIC_FRICTION	Número	Fricción hidráulica o aspereza del interior de una sección que reduce la presión con respecto a la longitud.
ID_ACCURACY	Número	Cómo se ha determinado la posición actual del elemento. Por ejemplo: exactamente, por posición, no se conoce o de forma inexacta. Relacionado con: WW_ACCURACY_TBD
ID_CATHODIC_PROTECTION	Número	Tipo de protección catódica aplicada a la sección. Por ejemplo, ánodo de sacrificio, corriente alterna, corriente continua, etc. Relacionado con: WW_CATHODIC_PROTECTION_TBD
ID_COATING_INSIDE	Número	Tipo de revestimiento utilizado en el interior de la sección. Relacionado con: WW_COATING_TBD
ID_COATING_OUTSIDE	Número	Tipo de revestimiento utilizado en el exterior de la sección. Relacionado con: WW_COATING_TBD
ID_CONDITION	Número	Condición del elemento. Por ejemplo, roto, con fugas, etc. Relacionado con: WW_CONDITION_TBD
ID_CONNECTION_EDGE_TYPE	Número	ID del tipo de segmento de conexión. Relacionado con: WW_CONNECTION_EDGE_TYPE_TBD
ID_CONNECTION_TYPE	Número	ID del tipo de conexión. Relacionado con: WW_CONNECTION_TYPE_TBD
ID_CONSTR_PROFILE	Número	Elemento adicional construido en el perfil. Relacionado con: WW_CONSTR_PROFILE_TBD
ID_DATA_ORIGIN	Número	ID del origen de los datos. Relacionado con: WW_DATA_ORIGIN_TBD
ID_DISPOSITION_STATE	Número	Estado de disposición del elemento. Por ejemplo, finalizado, planeado, etc. Relacionado con: WW_DISPOSITION_STATE_TBD
ID_DRAIN_PATTERN	Número	Código del patrón de desagüe. Relacionado con: WW_DRAIN_PATTERN_TBD
ID_FLOODPLAIN	Número	Define si la sección se encuentra en un área de crecida. Relacionado con: WW_FLOODPLAIN_TBD
ID_FOUNDATION	Número	Tipo de base. Relacionado con: WW_FOUNDATION_TBD
ID_FUNCTION	Número	ID de la función. Relacionado con: WW_FUNCTION_TBD
ID_GROUNDWATER	Número	ID de agua subterránea. Relacionado con: WW_GROUNDWATER_TBD
ID_HEIGHT_ACCURACY	Número	Precisión de la elevación. Relacionado con: WW_HEIGHT_ACCURACY_TBD
ID_HYDRAULIC_FUNCTION	Número	Función hidráulica del elemento. Relacionado con: WW_HYDRAULIC_FUNCTION_TBD
ID_LAYING_TYPE	Número	Describe cómo se colocó el elemento en su ubicación. Por ejemplo, en una zanja abierta, tendido en el suelo, etc. Relacionado con: WW_LAYING_TYPE_TBD
ID_LINING	Número	ID del revestimiento. Relacionado con: WW_LINING_TBD
ID_LINING_MATERIAL	Número	ID del material del revestimiento. Relacionado con: WW_MATERIAL_TBD
ID_MARKER_TYPE	Número	Describe cómo se ha señalizado el elemento en el suelo. Por ejemplo, señalización, cinta magnética, cinta, etc. Relacionado con: WW_MARKER_TYPE_TBD
ID_MATERIAL	Número	Material utilizado para construir este elemento. Relacionado con: WW_MATERIAL_TBD
ID_MATERIAL_ORIGIN	Número	ID del origen del material. Relacionado con: WW_MATERIAL_ORIGIN_TBD
ID_OTHER_CONSTRUCTION	Número	Describe cualquier otra construcción situada en la sección. Relacionado con: WW_OTHER_CONSTR_TBD
ID_OWNERSHIP	Número	Propietario de este elemento. Relacionado con: WW_OWNERSHIP_TBD
ID_PRESSURE_PROCEDURE	Número	ID del procedimiento de presión. Relacionado con: WW_PRESSURE_PROCEDURE_TBD
ID_PROFILE	Número	Describe el perfil de la sección. Relacionado con: WW_PROFILE_TBD
ID_PROFILE_ORIGIN	Número	ID del origen del perfil. Relacionado con: WW_PROFILE_ORIGIN_TBD
ID_RENOVATION	Número	Describe la restauración o la sustitución de la sección. Por ejemplo, hormigón, epoxi, accesorio, etc. Relacionado con: WW_RENOVATION_TBD
ID_SOIL_TYPE	Número	Tipo de suelo. Relacionado con: WW_SOIL_TYPE_TBD
ID_TRAFFIC_SITUATION	Número	Estado del tráfico que pasa sobre la sección. Relacionado con: WW_TRAFFIC_SITUATION_TBD
ID_UTILISATION	Número	Uso de la sección. Relacionado con: WW_UTILISATION_TBD
ID_WATER_PROTECTION	Número	Grado de protección de agua. Relacionado con: WW_WATER_PROTECTION_TBD
INPUT_DEPTH	Número	Profundidad de la sección al principio de ésta, medida en metros.
INPUT_STEP	Número	Diferencia entre la elevación del suelo y la elevación de entrada en la boca de alcantarilla inicial, medida en metros.
INPUT_Z	Número	Altura sobre el nivel del mar en el punto de entrada de la sección, medida en metros.
LISA_GUID	Varchar2	Identificador único de LISA.
LOCATION	Varchar2	Descripción breve de la ubicación del elemento. Por ejemplo, a 1 m de la pared.
MAX_FLOW	Número	Caudal máximo posible a través de la sección.
MAX_PRESSURE	Número	Régimen de presión máxima de la sección.
NAME_NUMBER	Varchar2	Nombre o número de este elemento.
NAME_NUMBER_1	Varchar2	Nombre o número adicional del elemento.
NARRATIVE	Varchar2	Descripción o información exclusiva relacionada con el elemento en cuestión.
OUTPUT_DEPTH	Número	Profundidad de la sección al final de ésta, medida en metros.
OUTPUT_Z	Número	Altura sobre el nivel del mar en el punto de salida de la sección, medida en metros.
PIPE_LENGTH	Número	Longitud de la tubería física, medida en metros.
PIPE_SLOPE	Número	Pendiente de la tubería física.
PRESIÓN NOMINAL	Número	Régimen de presión de la sección.
LONGITUD DE TUBERÍA INDIVIDUAL NORMAL	Número	Longitud de tubería individual normal.
ID DE SECUENCIA	Número	Identificador único de la secuencia.
SERIAL_NUMBER	Varchar2	Número de serie único del fabricante.
START_Z	Número	Altura sobre el nivel del mar en el punto inicial de la sección, medida en metros.
THICKNESS	Número	Grosor de la pared de la tubería.
TOTAL_LENGTH	Número	Longitud bidimensional de la sección; la longitud total entre las bocas de alcantarilla, medida en la unidad del modelo de sector.
TOTAL_SLOPE	Número	Pendiente calculada de la sección.
TRANSIT_RIGHT_DOCUMENT	Varchar2	Referencia al documento de derecho de tránsito en una parcela privada.
USER_FLAG	Varchar2	Zona de trabajo definida por un operador El operador puede utilizar este atributo para procesos del sistema definidos por el usuario. No afecta a la integridad de los datos del elemento en cuestión y no debe utilizarse para guardar los datos del elemento.
VALUE	Varchar2	Descripción breve del modelo. Este valor se utiliza para la representación de la tabla de dominios del modelo.
