Ejercicio 1: Arrastre y colocación de un archivo de origen

Empezaremos por crear un nuevo archivo de mapa y le añadiremos los contornos de la ciudad de Redding.

Vídeo de aprendizaje

Si está conectado a Internet, reproduzca el vídeo para ver cómo crear un mapa y añadir un archivo de origen. También puede hacer clic en "Quiero intentarlo" para intentarlo usted mismo. Los pasos para este procedimiento se muestran debajo del vídeo.

Para crear un mapa y añadir un archivo de origen

1. Antes de iniciar el aprendizaje, véase Preparación para el uso del aprendizaje.
2. Cree un archivo de mapa.
   • Haga clic en NuevoDibujo.
   • Seleccione la plantilla map2d.dwt.
   • Haga clic en Abrir.
3. Establezca el sistema de coordenadas para el mapa.
   • Haga clic en Configuración de mapaSistema de coordenadasAsignar.
   • Cambie la Categoría a USA, California.
   • Haga clic con el botón derecho en Dibujo actual y, a continuación, haga clic en Sistema de coordenadas.
   • Haga clic en CA-I.
   • Haga clic en Asignar.
4. Añada los contornos de la ciudad al mapa; para ello, arrastre y suelte un archivo de origen en el Administrador de visualización.
   • Utilice Windows Explorer para desplazarse hasta la carpeta en la que ha copiado los archivos de ejemplo para el aprendizaje Generación de un mapa.
   • Cambie el tamaño de las ventanas de AutoCAD Map 3D y de la carpeta de datos de muestra, de manera que pueda ver ambas al mismo tiempo.
   • Arrastre y suelte el archivo City_Boundary.sdf en el Administrador de visualización, justo encima de la capa Map Base.

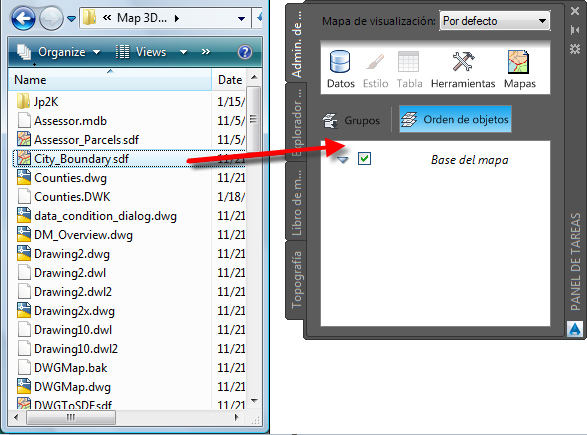

     Arrastrar y soltar el archivo de contornos de la ciudad en el Administrador de visualización.

     Los contornos de la ciudad de Redding aparecerán en el mapa.

5. Haga clic en Guardar comoDibujo. En la carpeta de aprendizaje, asigne al archivo el nombre build_map1.dwg y haga clic en Guardar.

Para continuar con el aprendizaje, vaya al Ejercicio 2: Asociación de un archivo de dibujo.
