Ejercicio 3: Adición de una etiqueta de texto estático

La anotación indica el límite de velocidad de cada calle, pero no está identificada como tal. Edite la plantilla de anotación que creó en el ejercicio anterior. Añada la etiqueta "Speed Limit =" y colóquela sobre la etiqueta de anotación existente.

Nota:

En este ejercicio se utiliza el mapa editado en el Ejercicio 2: Asociación de la anotación a objetos de dibujo.

Para añadir una etiqueta de texto estático

1. Haga clic en AnotarAnotación de mapaDefinir plantilla.

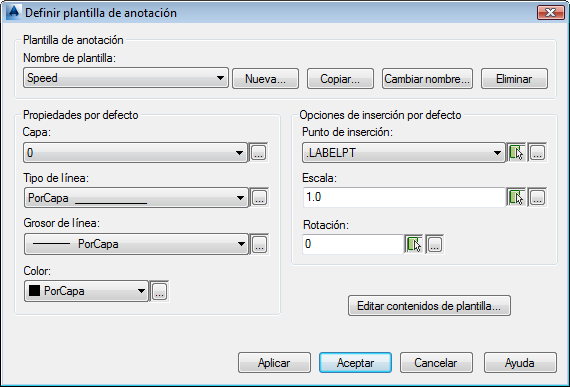

2. En el cuadro de diálogo Definir plantilla de anotación, realice las siguientes acciones:
   • En el área Plantilla de anotación, en Nombre de plantilla, seleccione Speed.
   • Haga clic en Editar contenido de plantilla.


     Haga clic en Editar contenido de plantilla en el margen inferior derecho del cuadro de diálogo.

3. En la solicitud de comandos, escriba style y pulse Intro.


   En el Editor de bloques, sin hacer clic en ningún lado, escriba style.

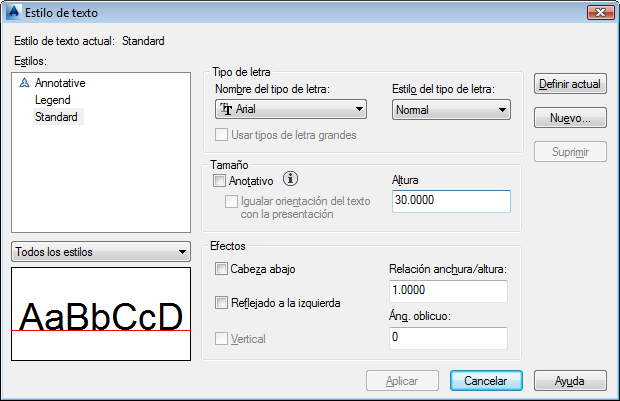

4. En el cuadro de diálogo Estilo de texto, realice las siguientes acciones:
   • En el área Tamaño, en Altura, escriba 30.
   • Haga clic en Aplicar.


     Asigne a la nueva cadena de texto el mismo tamaño que el de la primera.

   • Cierre el cuadro de diálogo Estilo de texto
5. Escriba dtext y pulse Intro.


   Haga clic en cualquier lugar del Editor de bloques y escriba dtext.

6. En la ventana Editor de bloques, haga clic sobre la letra "S" de la etiqueta de anotación.
7. Pulse Intro para aceptar la rotación predeterminada de 0.
8. En el cuadro de introducción de texto que aparece, escriba Speed Limit = y pulse Intro.


   Utilice las teclas Retroceso y Suprimir para corregir el texto cuando sea necesario.

9. Haga clic fuera del cuadro de texto. A continuación, pulse ESC para salir del comando.
10. Haga clic en Editor de bloquesAbrir/guardarGuardar bloque.
11. Haga clic en Editor de bloquesCerrarCerrar el Editor de bloques.

    Se muestra el cuadro de diálogo Definir plantilla de anotación.

12. En el cuadro de diálogo Definir plantilla de anotación, haga clic en Aceptar.
13. Guarde y cierre el dibujo.

Resultado

En el mapa AnnotationTutorial.dwg, se muestra la etiqueta de texto descriptivo sobre el límite de velocidad.

Para continuar con el aprendizaje, vaya a la Lección 2: Adición de etiquetas a elementos.
