Ejercicio 1: Creación de un mapa

Cree un archivo de mapa mediante una plantilla estándar. Asignar un sistema de coordenadas Todos los datos que añada a este mapa se convierten a ese sistema de coordenadas.

Vídeo de aprendizaje

Haga clic en el botón de flecha de la imagen para ver cómo definir el sistema de coordenadas para un mapa. Los pasos para este procedimiento se muestran debajo del vídeo.

Para crear un mapa

1. Antes de iniciar el aprendizaje, véase Preparación para el uso del aprendizaje.

   Si no ha descargado los datos de muestra para el aprendizaje, también puede ver el vídeo.

2. Inicie AutoCAD Map 3D desde el escritorio o el menú Inicio (si aún no se está ejecutando).
3. Haga clic en y, a continuación, en NuevoDibujo.
4. En el cuadro de diálogo Seleccionar plantilla, seleccione map2d.dwt y haga clic en Abrir.

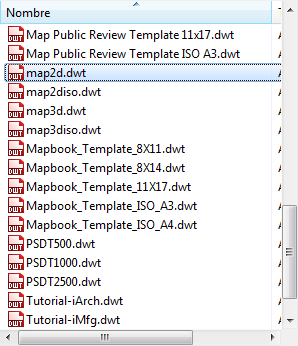

   Seleccione map2d.dwt.

   Este archivo es una plantilla de AutoCAD que se ha configurado para trabajar con mapas bidimensionales en AutoCAD Map 3D.

5. Asigne un sistema de coordenadas al mapa.
   • Haga clic en la ficha Configuración de mapagrupo Sistema de coordenadasAsignar.
   • En el cuadro de diálogo Sistema de coordenadas - Asignar, en Categoría, seleccione "USA, California".
   • Baje y seleccione CA-I .
   • Haga clic en Asignar.

Para continuar con el aprendizaje, vaya al Ejercicio 2: Uso de Conexión de datos para añadir datos al mapa.
