Ejercicio 4: Adición de texto estático

Puede añadir texto estático a las etiquetas de los arroyos, como hizo en la plantilla de anotación. Vuelva a utilizar la función Concat.

En este ejercicio, utilizará la función Concat para añadir el texto estático "Waterway:" a las etiquetas de los arroyos.

Nota:

En este ejercicio se utiliza el mapa que se editó en el Ejercicio 3: Mostrar texto a lo largo de una curva.

Para añadir texto estático a la etiqueta

1. Seleccione la capa Creeks y haga clic en Estilo.
2. En el Editor de estilos, haga clic en la celda que figura bajo Etiqueta de elemento en la mitad inferior de la ventana.
3. En el cuadro de diálogo Estilo de etiqueta, en Propiedad para mostrar, seleccione Expresión.
4. En la ventana Crear o modificar expresiones, suprima la expresión actual.
5. Haga clic en Función de texto y seleccione Concat.
6. Seleccione la entrada de la primera propiedad y sustitúyala por el texto 'Waterway: '.

   Cuando añada una entrada de texto estático, póngala entre comillas simples. Para incluir un espacio entre el texto estático y la siguiente propiedad, ponga el espacio antes de la comilla simple de cierre.

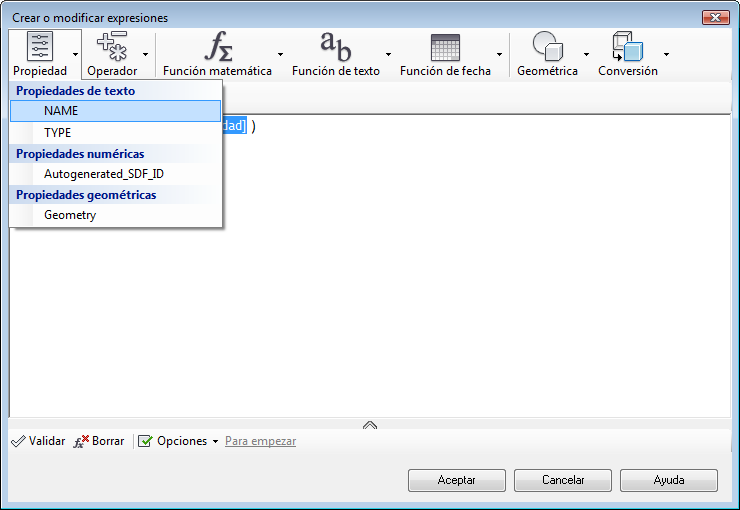

7. Seleccione la segunda entrada ([propiedad de texto]) y haga clic en Introduce una propiedad. Haga clic en Propiedad y seleccione la propiedad de texto NAME.


   Sustituya el marcador de posición de la segunda propiedad por NAME.

8. Suprima los corchetes y los puntos suspensivos de dentro de los paréntesis, así como la coma final.

   Ahora la expresión tiene este aspecto:

   CONCAT ( 'Waterway: ' , NAME )

9. Haga clic en Aceptar en la ventana Crear o modificar expresiones y el cuadro de diálogo Estilo de etiqueta y cierre el Editor de estilos.

Resultado

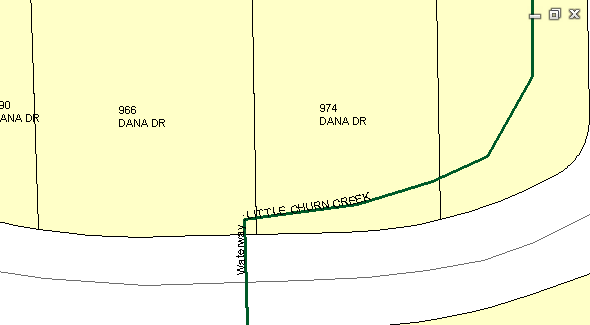

Amplíe la misma área circundante al trébol del centro de la ciudad. Ahora, los arroyos muestran las nuevas etiquetas con el texto estático y los nombres de los arroyos.

Para continuar con este aprendizaje, vaya a Lección 3: Utilización de capas de texto.
