Un modelo analítico es una representación 3D simplificada de la descripción de ingeniería completa de un modelo físico estructural. El modelo analítico está formado por los componentes, la geometría, las propiedades de materiales y las cargas estructurales que constituyen un sistema de ingeniería.
Un modelo analítico de una estructura se compone de una serie de modelos analíticos de elementos estructurales que incluye uno para cada elemento de la estructura. Estos elementos estructurales tienen modelos analíticos de elementos estructurales: pilares estructurales, elementos de armazón estructural (como vigas y tornapuntas), suelos estructurales, muros estructurales y elementos de cimentación estructural.
El modelo analítico de un elemento estructural tiene:
- Parámetros de ejemplar
- Propiedades de material físicas
- Una posición por defecto relativa al elemento estructural propiamente dicho
- Una ubicación relativa a un plano de proyección, ya sea por colocación o mediante ajuste
El modelo analítico se crea automáticamente al crearse el modelo físico y se puede exportar a aplicaciones de análisis y de diseño.

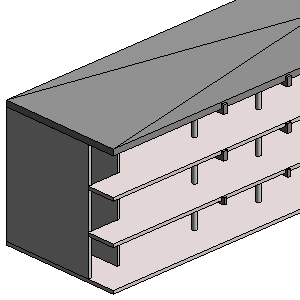

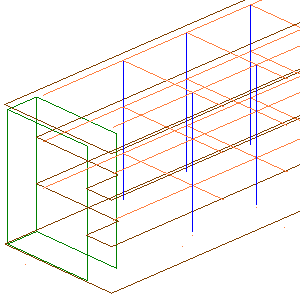

| Modelo físico | Modelo analítico |
|---|---|
 |
 |
Los usuarios crean modelos físicos en Revit en vistas que representan la estructura física. Se puede considerar como una serie de dibujos de producción. El modelo analítico se va creando a medida que se crea el modelo físico. Revit mantiene automáticamente el modelo analítico.
La representación de elementos estructurales en detalle bajo visible en el modelo físico no es el modelo analítico. En principio, el modelo analítico depende geométricamente del modelo físico pero se puede ver en forma de objetos independientes.
