Utilice la herramienta Órbita para cambiar la orientación de un modelo.

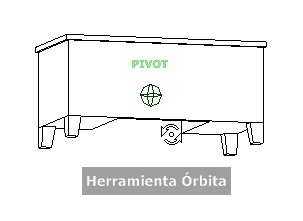

El cursor adopta la forma correspondiente a la herramienta Órbita. Al arrastrar el cursor, el modelo rota alrededor de un punto de pivote mientras la vista se mantiene fija.
Especificar el punto de pivote
El punto de pivote es el punto base utilizado al rotar el modelo con la herramienta Órbita. Puede especificar el punto de pivote mediante uno de estos procedimientos:
- Punto de pivote por defecto. Al abrir un modelo por primera vez, el punto de destino de la vista actual se usa como punto de pivote para la órbita del modelo.
- Selección de objetos. Puede seleccionar objetos antes de usar la herramienta Órbita para calcular el punto de pivote. El punto de pivote se calcula tomando como base el centro de las extensiones de los objetos seleccionados.
- Herramienta Centrar. Puede designar un punto del modelo para utilizarlo como punto de pivote con el fin de orbitar con la herramienta Centrar.
- CTRL + clic y arrastre. Mantenga pulsada la tecla CTRL mientras hace clic en el sector Órbita o mientras la herramienta Órbita está activa; luego arrastre hasta el punto del modelo que quiere usar como punto de pivote. Esta opción solo está disponible al usar las ruedas grande y pequeña de navegación completa o la rueda pequeña de visualización de objetos. Nota: Con la herramienta Órbita activa, puede pulsar la tecla Ctrl y mantenerla presionada cuando quiera para mover el punto de pivote que la herramienta utiliza.
Mantener la dirección ascendente
Puede controlar el modo en que el modelo describe una órbita alrededor del punto de pivote si mantiene la dirección ascendente del modelo. Cuando se mantiene la dirección ascendente, la órbita se restringe al eje XY y a la dirección Z. Si arrastra horizontalmente, la cámara se mueve paralela al plano XY. Si arrastra verticalmente, la cámara se mueve a lo largo del eje Z.
Si no se mantiene la dirección ascendente, puede hacer girar el modelo usando el anillo centrado alrededor del punto de pivote. Use el cuadro de opciones de SteeringWheels para controlar si se mantiene la dirección ascendente para la herramienta Órbita.
Para desplazarse en órbita alrededor del modelo con la herramienta Órbita
- Muestre una de las ruedas de navegación completa o de visualización de objetos.
- Haga clic en el sector Órbita y mantenga pulsado el botón.
El cursor adopta la forma correspondiente a la herramienta Órbita.
- Arrastre para rotar el modelo. Nota: Use la herramienta Centrar para volver a centrar el modelo en la vista actual, si utiliza una de las ruedas de navegación completa o de visualización de objetos.
- Para regresar a la rueda, deje de pulsar el botón del dispositivo señalador.
Para crear una órbita alrededor de un objeto con la herramienta Órbita
- Pulse Esc para asegurarse de que no hay herramientas activas y para anular cualquier selección de objetos previa.
- Seleccione los objetos del modelo para los que quiera definir el punto de pivote.
- Muestre una de las ruedas de navegación completa o de visualización de objetos.
- Haga clic en el sector Órbita y mantenga pulsado el botón.
El cursor adopta la forma correspondiente a la herramienta Órbita.
- Arrastre para rotar el modelo.
- Para regresar a la rueda, deje de pulsar el botón del dispositivo señalador.
Para mantener la dirección ascendente de la herramienta Órbita
- Muestre la rueda pequeña de visualización de objeto o una de las ruedas de navegación completa.
- Haga clic con el botón derecho en la rueda y seleccione Opciones.
- En el cuadro de diálogo de opciones, seleccione Mantener verticalidad de la escena para la herramienta Órbita.
- Haga clic en Aceptar.
La órbita del modelo se restringe a lo largo del plano XY y las direcciones Z.
Para girar el modelo alrededor del punto de pivote con la herramienta Órbita
- Muestre la rueda pequeña de visualización de objeto o una de las ruedas de navegación completa.
- Haga clic con el botón derecho en la rueda y seleccione Opciones.
- En el cuadro de diálogo de opciones, anule la selección de Mantener verticalidad de la escena para la herramienta Órbita.
- Haga clic en Aceptar.
- Haga clic en el sector Órbita y mantenga pulsado el botón.
El cursor adopta la forma correspondiente a la herramienta Órbita.
- Mantenga pulsada la tecla Mayús para mostrar el anillo de giro. Arrastre para rotar el modelo.
- Para regresar a la rueda, deje de pulsar el botón del dispositivo señalador.
Para iniciar la herramienta Órbita con el botón central del ratón
- Muestre una de las ruedas, que no sea ni la rueda grande de visualización de objeto ni la rueda grande de visita de edificio.
- Mantenga pulsada la tecla Mayús.
- Mantenga pulsado el botón rueda o el botón central del dispositivo señalador y arrastre este último para desplazarse en una órbita alrededor del modelo.
- Para regresar a la rueda, deje de pulsar el botón del dispositivo señalador.
