Utilice la herramienta Multiplanar para crear una forma de armadura que se curve en dos planos.
En el Editor de familias, haga clic en la ficha Crear
grupo Editor de familias
Multiplanar.

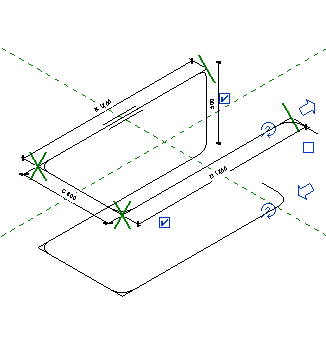

La forma de origen se duplica y se enlaza al original mediante un segmento de conector de armadura. La vista de edición pasa a ser una vista 3D.
| Conversión de familias de armaduras multiplanares | |
|---|---|
| Familia de formas de armadura planas | Después de utilizar la herramienta de armadura Multiplanar |
 |
 |
Nota: Debe indicar un parámetro (A, B, C...) para el segmento que conecta la forma a su duplicado antes de que la familia se pueda cargar en el proyecto.
Los cambios realizados en el boceto de la forma de origen se aplicarán también en la copia duplicada.
