La posición de empalme solapado define el escalonamiento de distribución de las láminas de mallazo dentro del contorno de mallazo.
La posición de empalme de solape se define en la paleta Propiedades, en la sección Construcción de Área de mallazo estructural.
Nombre | Descripción |
---|---|

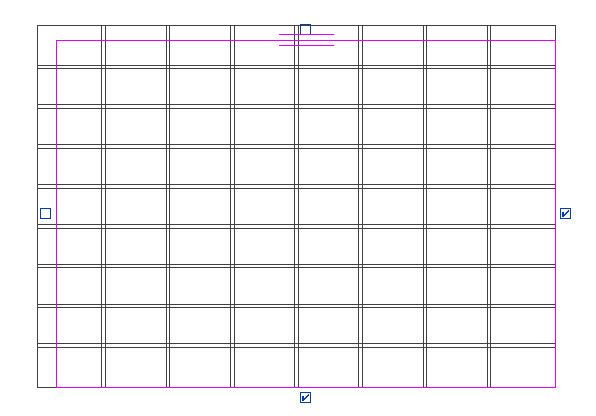

Alineada |
Las láminas de mallazo se colocan en filas y columnas. Todos los empalmes solapados en ambas direcciones se encuentran en la misma línea. ![]() |

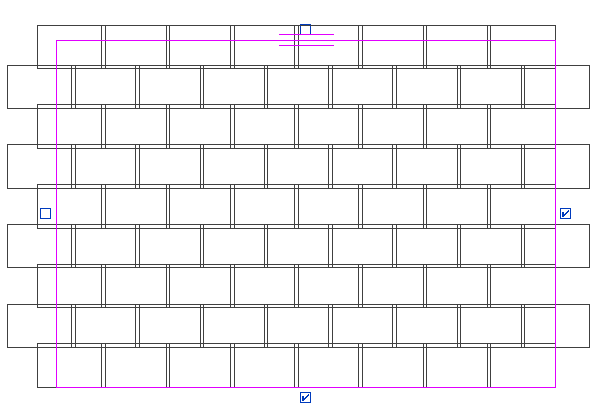

Escalonamiento intermedio principal |
Las láminas de mallazo se colocan en filas; el resto de filas se desplazan según la mitad de la longitud de la lámina de mallazo con respecto a la fila anterior. ![]() |

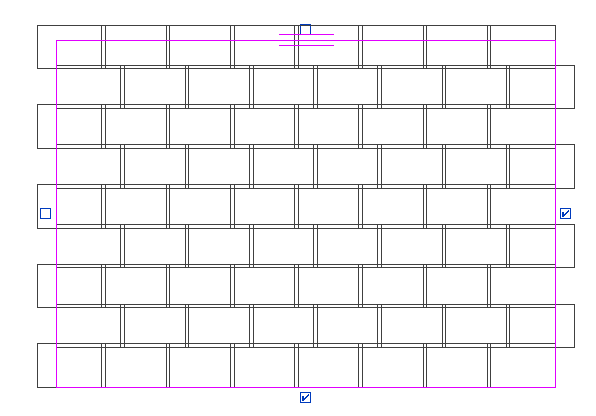

Escalonamiento continuo principal |
Las láminas de mallazo se colocan en filas; cada fila comienza con una lámina de mallazo completa que se va alternando entre el lado izquierdo y el derecho de la fila; la última lámina de mallazo de la fila se corta para ajustarla al contorno de mallazo. ![]() |
Escalonamiento intermedio secundario |
Las láminas de mallazo se colocan en columnas; el resto de columnas se desplazan según la mitad de la longitud de la lámina de mallazo con respecto a la columna anterior. ![]() |

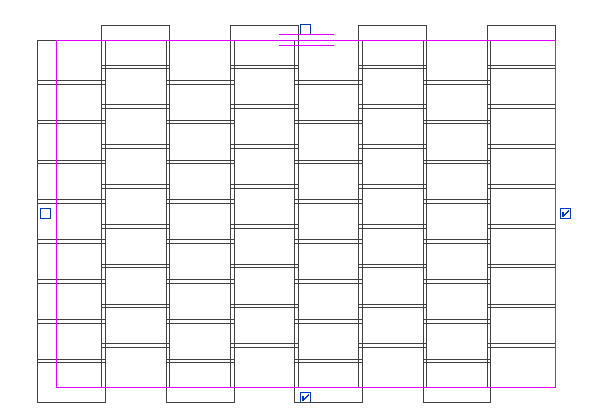

Escalonamiento continuo secundario |
Las láminas de mallazo se colocan en columnas; cada columna comienza con una lámina de mallazo completa que se va alternando entre la parte superior e inferior de la columna; la última lámina de mallazo de la columna se corta para ajustarla al contorno de mallazo. ![]() |
