Utilice las herramientas de boceto comunes para definir los contornos de un sistema de láminas de mallazo que cubra un área.
- Haga clic en la ficha Estructura
grupo Refuerzo
(Área de mallazo estructural) - Seleccione el suelo, el muro o la losa de cimentación que debe recibir el área de mallazo.
- Haga clic en la ficha Modificar | Crear contorno de mallazogrupo Dibujar
(Línea de contorno). - Cree el boceto de un bucle cerrado.

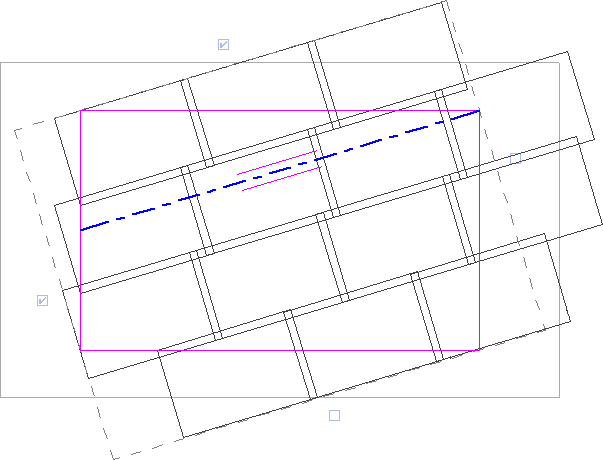

Nota: Un símbolo de líneas paralelas indica el borde de dirección principal del área de mallazo. En el modo de boceto, puede cambiar la dirección principal de esta área. La dirección principal del área de mallazo es muy importante puesto que determina la rotación de la lámina de mallazo. El alambre principal dentro de la lámina de mallazo es paralelo a la dirección principal. Cada área de mallazo tiene un envolvente rectangular (la línea discontinua) con controles de borde. - Seleccione los controles para determinar los puntos iniciales y finales de los bordes del diseño de la lámina de mallazo.

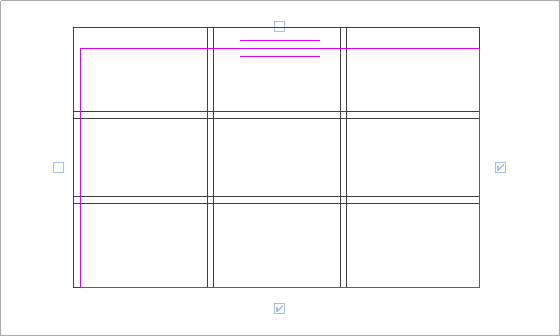

Puede utilizar estos controles para indicar los valores de empalme solapado y alineación de la lámina de mallazo. Debe seleccionar al menos dos controles adyacentes para crear un diseño correcto de lámina de mallazo. El diseño de lámina de mallazo ajusta las láminas de mallazo al contorno del mallazo. La lámina de mallazo queda cortado por el contorno del boceto y los huecos en el anfitrión.
Nota: Para cambiar los parámetros de gráfico del mallazo de refuerzo, haga clic en la ficha Vistagrupo GráficosVisibilidad/Gráficos y modifique los parámetros incluidos en Áreas de mallazo estructural o Mallazo de refuerzo estructural. - Seleccione la posición de empalme solapado en la sección Construcción de la paleta Propiedades del área de mallazo.
- Haga clic en la ficha Modificar | Crear contorno de mallazogrupo Modo

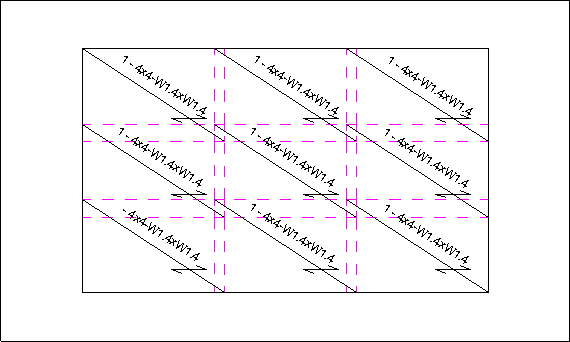

Finalizar modo de edición. - Para colocar símbolos y etiquetas automáticamente en el boceto finalizado, seleccione la vista correcta en el parámetro Etiquetar nuevos elementos en vista, dentro de Datos de identidad en la paleta de Propiedades del área de mallazo.
Revit coloca una etiqueta y un símbolo de mallazo de refuerzo para cada una de las láminas de mallazo, de forma separada.
