Crear escaleras mediante el dibujo de un boceto de líneas de contorno y contrahuella

Al crear una escalera por boceto, puede trazar contornos y contrahuellas en lugar de dejar que Revit calcule el tramo de escaleras de forma automática. Este método proporciona un mayor control a la hora de crear el boceto del perímetro de las escaleras.

Para crear un boceto de las líneas de contorno y contrahuella

1. Abra una vista de plano o una vista 3D.
2. Haga clic en la ficha Arquitecturagrupo Circulaciónmenú desplegable Escalera (Escalera por boceto).
3. Haga clic en la ficha Modificar | Crear boceto de escaleras grupo Dibujar Contorno.

   Cree un boceto de los contornos haciendo uso de una de las herramientas de dibujo.

4. Haga clic en Contrahuella.

   Cree un boceto de las contrahuellas haciendo uso de una de las herramientas de dibujo.

5. Si lo desea, puede especificar un tipo de barandilla para la escalera. Consulte Especificar la barandilla para una nueva Escalera por boceto.
6. Haga clic en (Finalizar modo de edición).

   Revit generará las escaleras con las barandillas aplicadas de forma automática.

Ejemplo

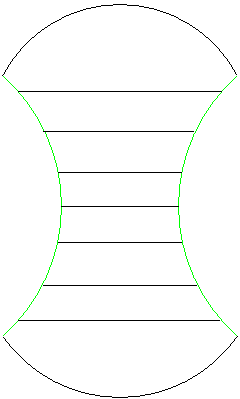

Boceto de escaleras creado con las herramientas Contorno y Contrahuella

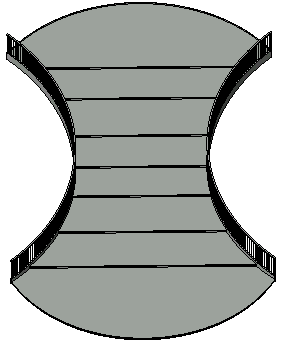

Vista 3D de un boceto de escaleras creado con las herramientas Contorno y Contrahuella

Barandillas de escaleras con descansillos

Si incluye un descansillo en escaleras creadas mediante la generación de un boceto de las líneas de contorno y contrahuella, divida las líneas de contorno en el lugar en que se unen con el descansillo con el fin de que la barandilla siga con precisión el descansillo y la pendiente de las escaleras.

1. Seleccione las escaleras y haga clic en la ficha Modificar | Crear boceto de escalerasgrupo ModificarDividir.
2. Divida las líneas de contorno donde coincidan con el descansillo.


Para modificar bocetos de escaleras creados con líneas de contorno y contrahuella

Seleccione las escaleras y utilice las herramientas de dibujo para cambiar el perímetro. Modifique los parámetros de tipo y ejemplar de la escalera para cambiar sus propiedades.

Consejos

• No conecte las líneas de contorno izquierdo y derecho entre sí. Se puede hacer el boceto como líneas individuales o líneas de varios segmentos (por ejemplo, líneas rectas y arcos conectados).
• Conecte las líneas de contrahuella entre el contorno izquierdo y el derecho.
• La línea superior de contrahuella de un tramo de escaleras representa la contrahuella real sin huella.
