Modificar un contorno de sistema de vigas

Ajuste la forma y el tamaño de un sistema de vigas. Añada huecos donde sea necesario.

1. Haga clic en el sistema de vigas que quiera modificar.
2. Haga clic en la ficha Modificar | Sistemas de vigas estructuralesgrupo Modo (Editar contorno).
3. Realice los cambios necesarios con las herramientas de boceto disponibles.

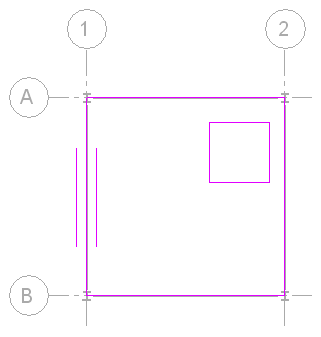

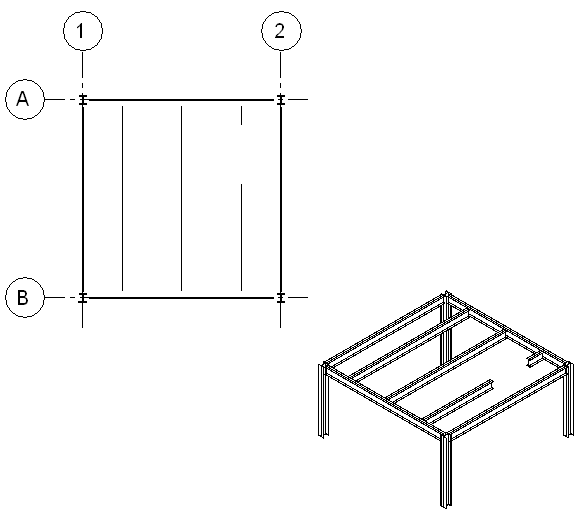

4. (Opcional) Realice el boceto de un bucle cerrado dentro del contorno para cortar un hueco en el sistema de vigas.

5. Opcional. Si necesita restablecer el sistema de vigas a su estado por defecto, haga clic en la ficha Modificar | Sistemas de vigas estructurales > ficha Editar contorno grupo Ajustar (Restablecer sistema).
   Una vez restablecido el sistema de vigas, todas las vigas tendrán parámetros uniformes y se encontrarán en sus ubicaciones por defecto.

   • Las vigas que se han movido vuelven a sus ubicaciones originales.
   • Se restauran las vigas que se han suprimido del sistema.
   • Se restablecen los parámetros que se han modificado en vigas individuales (por ejemplo, Tipo de viga, Desfase y Ángulo).
6. Haga clic en la ficha Modificar | Sistemas de vigas estructurales > Editar contornogrupo Modo (Finalizar modo de edición).


Las vigas de un sistema permanecerán enlazadas con sus soportes originales hasta que se restablezca el sistema de vigas.
