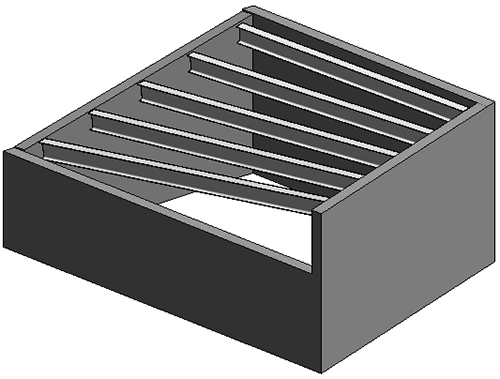

Crear un sistema de vigas estructurales no planas

Cree sistemas de vigas no planos en los que la elevación de una viga se define mediante sus líneas de boceto.

1. Haga clic en la ficha Estructuragrupo Estructura (Sistema de vigas).
2. En la barra de opciones, seleccione 3D para que los elementos de estructura del sistema de vigas fuercen el cursor de acuerdo con sus soportes.
3. Si tiene un bucle cerrado de elementos de soporte para el sistema de vigas, haga clic en la ficha Modificar | Crear contorno de sistema de vigasgrupo Sistema de vigas (Sistema de vigas automático). Seleccione Muros definen pendiente en la barra de opciones y haga clic para colocar el sistema de vigas.

   De lo contrario, haga clic en la ficha Modificar | Colocar Sistema de vigas estructuralesgrupo Sistema de vigas (Boceto de sistema de vigas). Cree el boceto del sistema de vigas con herramientas del grupo Dibujar como Seleccionar líneas o Seleccionar soportes.

   Las líneas de vigas de un boceto

   • Sólo pueden definir una pendiente cuando se crean con la herramienta Seleccionar soportes.
   • Definen una pendiente si tienen una viga como soporte.
   • Disponen de la propiedad editable Define pendiente si tienen un muro como soporte. El valor por defecto de esta propiedad es verdadero.
4. Si ha creado el boceto del contorno del sistema de vigas, haga clic en la ficha Modificar | Crear contorno de sistema de vigasgrupo Modo Finalizar modo de edición.

La elevación del extremo de una viga en un sistema de vigas se define de este modo:
• Si el extremo de la viga se conecta a una línea de boceto que define una pendiente, la viga se conecta a la parte superior del soporte asociado.
• Si la línea de boceto no define una pendiente, el extremo de la viga se eleva a un plano definido por los puntos finales de las dos líneas de boceto definidoras de pendiente que se encuentren más próximas.
• Si el boceto no tiene líneas definidoras de pendiente, el sistema se comportará como un sistema de vigas 2D.
