Outil Inclure/Exclure lumière

L'outil Inclure/Exclure lumière est une boîte de dialogue non modale qui vous permet d'inclure ou d'exclure des objets en procédant lumière par lumière. Lorsqu'un objet est exclu, il n'est pas éclairé par la lumière spécifiée et ne reçoit, par conséquent, aucune ombre.

Espace de travail Normes de conception > Ruban de conception > Onglet Eclairage et rendu > Groupe de fonctions Outils lumière > Inclure/Exclure

Cette boîte de dialogue exige la présence d'au moins un objet lumière dans votre scène. Pour une lumière sélectionnée, cette boîte de dialogue constitue un raccourci vers les mêmes fonctionnalités que celles présentes dans la boîte de dialogue Exclure/Inclure.

Bien que dans la nature ce phénomène n’existe pas, il est utile lorsque vous devez contrôler avec précision l'éclairage de votre scène. Cette fonctionnalité peut par exemple vous permettre d'ajouter des éclairages destinés à un seul objet mais non à ce qui l'entoure, ou à projeter les ombres d'un objet mais non celles d'un autre.

Remarque : Par défaut, aucun objet n’est exclu d'une nouvelle lumière que vous appliquez. Seuls les objets préalablement exclus doivent être réintégrés.

Procédures

Pour qu'un objet ne soit pas éclairé :

Dans la scène, sélectionnez l'objet ou les objets à exclure.
Ouvrez la boîte de dialogue Inclure/Exclure lumière.
Dans la zone Géométrie, choisissez Exclure.
Cliquez sur le bouton Assigner à lumière.
Dans la scène, choisissez une lumière en cliquant dessus. Si vous avez des difficultés à localiser la lumière, sélectionnez-la à l'aide de la boîte de dialogue Choisir objet (raccourci clavier H).
L'objet n'est à présent pas éclairé par la lumière spécifiée. La liste Objets située au bas de la boîte de dialogue affiche le nom de l'objet.
Effectuez un rendu pour observer l'effet obtenu.

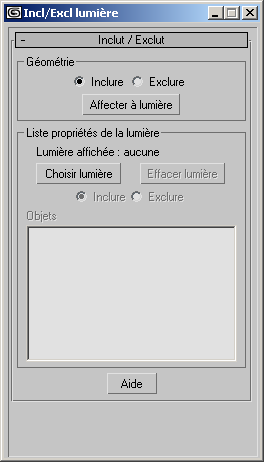

Interface

Zone Géométrie

Inclure/Exclure: Indique si l'objet sélectionné doit recevoir la lumière à partir d'un objet lumière particulier. La valeur par défaut est Inclure.
Affecter à lumière: Cette option active la sélection afin que vous puissiez choisir la lumière que vous voulez utiliser. Vous ne pouvez choisir qu'une seule lumière à la fois.

Zone Liste des propriétés de la lumière

Ces commandes vous permettent d'afficher et d'éditer le statut inclure/exclure des objets, en procédant lumière par lumière.

Lumière appliquée: Nomme la lumière actuellement sélectionnée.
Choisir lumière: Active la sélection pour que vous puissiez choisir une autre lumière.
Effacer lumière: Vide la liste Objets, en supprimant tous les objets inclus ou exclus affectés à la lumière actuellement affichée.
Inclure/Exclure: Permet d'inverser l'état des objets inclus ou exclus pour qu'ils puissent être éclairés par la lumière actuellement affichée.
Objets: Affiche la liste des objets sélectionnés à inclure ou à exclure de la lumière actuellement affichée.

Aide: Contient un résumé des procédures.
