La fonctionnalité d'extraction vous permet de restaurer des coupes personnalisées qui ont été supprimées de la scène. S'il existe dans la scène un objet balayage qui utilise une forme supprimée comme coupe personnalisée, l'extraction permet de la restaurer dans la scène.
-
Sélectionnez une forme à laquelle un modificateur Balayage utilisant une section personnalisée a déjà été appliqué. >
Groupe de fonctions Modifier > panneau déroulant Type de section > Cliquez sur Extraire.
Dans les scènes comportant un grand nombre d'objets et de formes, vous pouvez également utiliser l'extraction pour dupliquer rapidement une section utilisée par le balayage, au lieu de rechercher la forme d'origine utilisée comme section.
Procédures
Pour extraire une section à partir d'un balayage :
- Dans une fenêtre, sélectionnez
une forme balayée. - Accédez au groupe de fonctions Modifier et dans le panneau déroulant des Types de sections

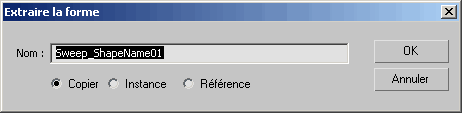

Zone Types de sections personnalis., cliquez sur le bouton Extraire. 3ds Max ouvre la boîte de dialogue Extraire la forme.
- Saisissez un nouveau nom pour la section extraite.
- Indiquez le type de forme clonée à extraire (copie, référence ou instance).
- Cliquez sur OK.
Interface
- Nom
-
Ce champ affiche le nom par défaut qui sera attribué à la section extraite. Par défaut, la convention d'attribution de nom est la suivante :Sweep_ShapeName01 (Balayage_NomForme01), Sweep_ShapeName02 (Balayage_NomForme02) et ainsi de suite.
Par exemple, si la section manquante s'appelle Roman-Ogee (DoucineRomaine), la forme extraite s'appellera Sweep_Roman-Ogee01 (Balayage_DoucineRomaine01).
- Copie
-
Place une copie de la section extraite à l'origine globale (0,0,0).
- Instance
-
Place une instance de la section extraite à l'origine globale.
- Référence
-
Place une référence de la section extraite à l'origine globale.
