Ombrage Illumination Phong (MetaSL)

Génère l'ombrage Phong, en fonction de l'éclairage.

• Editeur de matériaux détaillé > Navigateur de matériaux/maps > Maps > MetaSL > Illumination Phong
Remarque : Les ombrages MetaSL s'affichent dans le navigateur uniquement si le rendu actif les prend en charge.

Interface

Sockets de sortie

Contrairement aux autres ombrages MetaSL fournis avec 3ds Max, l'ombrage Illumination Phong comporte quatre sorties.

• RésultatGénère tous les composants de l'ombrage.
• SommeGénère les composants Diffuse et Spéculaire.
• DiffuseGénère uniquement le composant Diffuse.
• SpéculaireGénère uniquement le composant Spéculaire.

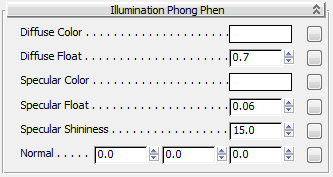

Panneau déroulant Phén[omène] Illumination Phong

Couleur diffuse

Spécifie la couleur diffuse. Valeur par défaut = blanc.

Diffuse Float (Valeur à virgule flottante Diffuse)

Modifie la couleur diffuse. A la valeur 0, aucune couleur diffuse n'est présente. A la valeur 1,0, la couleur diffuse est à son maximum. Intervalle : de 0,0 à 1,0. Valeur par défaut = 0,7.

Couleur spéculaire

Spécifie la couleur de teinte du reflet spéculaire. Valeur par défaut = blanc.

Specular Float (Valeur à virgule flottante Spéculaire)

Modifie la couleur du reflet spéculaire. A la valeur 0, la couleur du reflet spéculaire n'est pas visible. A la valeur 1,0, la couleur du reflet spéculaire est à son maximum. Intervalle : de 0,0 à 1,0. Valeur par défaut = 0,06.

Specular Shininess (Brillance spéculaire)

Définit la brillance. Plus la valeur est élevée, plus le reflet spéculaire diminue. Valeur par défaut = 15,0.

Normale

Détermine la normale de surface.

Les boutons de map à droite sont des raccourcis vers le panneau déroulant Maps.

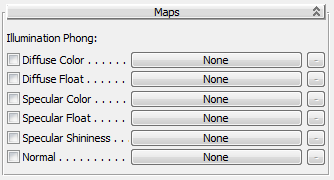

Panneau déroulant Maps

Les commandes de ce panneau déroulant vous permettent d'affecter une map ou un ombrage à l'un des paramètres de base de l'ombrage Illumination Phong. Cette opération est comparable à l'utilisation de la map d'une composante de matériau standard; en ajoutant des ombrages, vous pouvez créer une arborescence qui génère des effets complexes.

Cliquez sur le bouton correspondant à une composante pour afficher le navigatuer de matériaux/maps et affecter la map ou l'ombrage. Utilisez la bascule située sur la gauche pour désactiver ou activer l'effet de la map.

Le bouton situé à droite de chaque bouton d'ombrage principal, destiné aux ombrages qui peuvent renvoyer plusieurs paramètres, est inactif.
