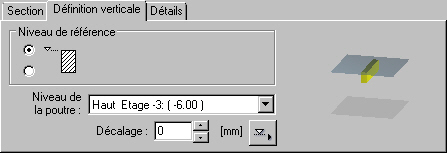

Dans l'onglet Définition verticale de la boîte de dialogue Poutre : définition, vous pouvez spécifier la position de la poutre par rapport à un étage actif.
Dans cette boîte de dialogue, vous pouvez définir la position de la poutre par rapport à l’étage actif. La position de la poutre dans le bâtiment peut être définie en sélectionnant un plan (par exemple, Haut - Etage 2, Bas - Etage 2). Cette liste contient aussi tous les plans obliques définis pour l'étage sélectionné (voir Définition du plan).
De plus, il est possible de définir le niveau de référence de la poutre par rapport au niveau supérieur ou inférieur de l’étage. Les situations suivantes sont possibles :
|
Niveau de référence |
Position de la poutre par rapport au niveau de l’étage |
|
1. |
|
|
2. |
|
Lors de la définition de la position verticale d'une poutre, vous pouvez définir un décalage par rapport au niveau inférieur ou supérieur de l'étage. Si le décalage est égal à zéro, la ligne de définition correspond au plan supérieur ou inférieur de l’étage. Cliquez sur
pour sélectionner un bord horizontal de l'élément déterminant une valeur de décalage.
La convention de signes suivante concernant la valeur du décalage a été adoptée (concerne autant le niveau supérieur qu’inférieur de l’étage) :
- Valeur positive du décalage
- Valeur négative du décalage
