Exportation des dessins de coffrage au DWG

L’option sert à enregistrer le dessin de coffrage du repère (élément) sélectionné au format DWG. Pour ouvrir la boîte de dialogue, il faut :

• Effectuer le repérage des éléments de la structure (voir Repérage automatique)
• Sélectionner une position dans l'onglet Positions de la boîte de dialogue Gestionnaire d'objets, cliquer avec le bouton droit de la souris, puis cliquer sur Exporter dess. de coffrage au DWG

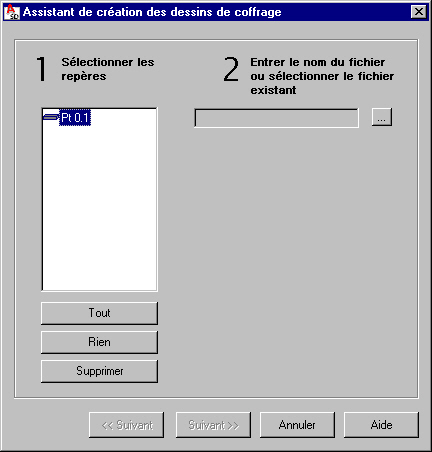

Dans la boîte de dialogue ci-dessus, il faut exécuter les opérations suivantes :

1. Indiquez un repère.
2. Indiquez dans quel fichier le dessin de coffrage doit être enregistré.
3. Cliquez sur Suivant.

Le dessin de coffrage enregistré au format DWG peut être ouvert et édité dans AutoCAD ou Autodesk AutoCAD Structural Detailing - Reinforcement.

Dans le fichier DWG, vous pouvez aussi enregistrer les objets suivants :

• Plan des fondations
• Les plans des étages
• Les coupes verticales du bâtiment
• Les vues en élévation
• Les vues 3D

Pour cela, il faut :

1. Sélectionner une vue/un plan, cliquer avec le bouton droit de la souris, puis cliquer sur Enregistrer dans un fichier
2. Entrer le nom du fichier.
