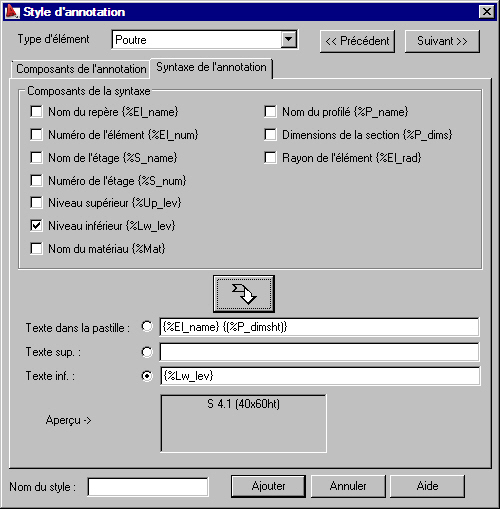

Dans l'onglet Syntaxe de l'annotation de la boîte de dialogue Style d'annotation, vous pouvez définir la syntaxe d'une annotation d'élément.
Définissez la syntaxe :
- Sous Eléments de la syntaxe, sélectionnez les éléments à inclure dans l'annotation.
- Sélectionnez la ligne d'annotation (ligne 1, 2 ou 3) à laquelle les éléments de syntaxe sélectionnés seront ajoutés.
- Cliquez sur la flèche pour ajouter les éléments.
L'annotation d'élément s'affiche sous Aperçu, telle que vous l'avez définie. Cette annotation est basée sur les valeurs numériques enregistrées comme étant fixes. L'annotation est mise à jour lorsque vous modifiez les préférences (changement d'unités, de précision), mais les unités ne sont pas affichées dans l'aperçu.
Si vous souhaitez définir plus de trois lignes d'annotation, vous pouvez utiliser dans la dernière ligne le symbole \P. Il s'agit du symbole standard utilisé dans AutoCAD (voir également AutoCADAutoCAD).
Liste des variables pouvant composer l’annotation d‘un élément :
%El_name : nom du repère ou nom de l'ouverture
%El_num : numéro de l'élément
%S_name : nom de l'étage
%S_num : numéro de l'étage
%Up_lev : niveau supérieur
%Lw_lev : niveau inférieur
%Mat : nom du matériau
%P_name : nom du profilé
%P_dims : dimensions de la section
%El_rad : rayon de l'élément
%El_h : hauteur de l'élément (concerne un poteau et un voile)
%El_th : épaisseur de l'élément (concerne un voile et une dalle)
%P_dims : dimensions de la semelle isolée ou d'une ouverture
%P_diam : diamètre de l'ouverture dans la poutre
%R_lev : niveau de l'ouverture dans la poutre
%Grp_name : nom du groupe
%S : hauteur de l'allège (concerne les ouvertures)
