Cette boîte de dialogue permet de définir les paramètres de la représentation graphique des vues et des coupes par le biais d'éléments de modèle de structure dans des dessins de coffrage.
Pour afficher la boîte de dialogue Représentation graphique :
- Dans la boîte de dialogue Gestionnaire de modèles de dessin, pour Composants du dessin, sélectionnez Représentation graphique.
- Cliquez sur Nouveau ou sur Modifier.
Pour Nom du style, entrez le nom du style de composant et cliquez sur Enregistrer (option disponible uniquement lors de la création d'un style et non lors de la modification d'un style existant).
Utilisez les onglets de la boîte de dialogue Représentation graphique pour configurer les différents paramètres :

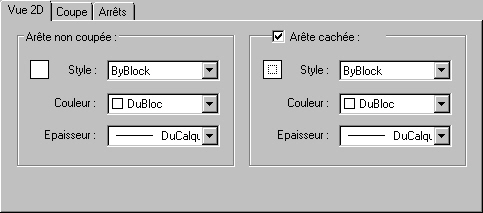

- Vue 2D : utilisez les options de cet onglet pour définir les paramètres de style, de couleur et d'épaisseur d'une arête non coupée et d'une arête cachée en 2D

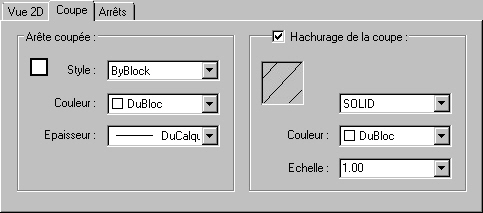

- Coupe : utilisez les options de cet onglet pour définir les paramètres de vue en coupe
- Arête coupée : style, couleur et épaisseur
- Hachurage de la coupe : style, couleur et échelle

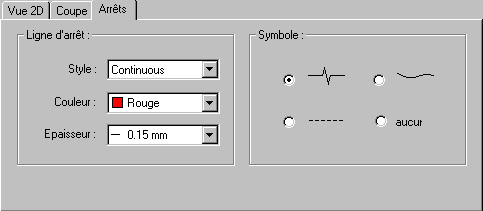

- Arrêts : utilisez les options de cet onglet pour définir les paramètres de style, de couleur et d'épaisseur des lignes d'arrêt et définir le style du symbole
