Le gestionnaire de gabarits de dessin permet de déterminer la façon de créer les dessins de coffrage des éléments de la structure. Vous pouvez définir les paramètres de l’aspect visuel des éléments simples de la structure (couleurs, échelle, plans, etc.) ; ainsi, les modèles de dessin pour chaque type d’élément sont créés.
Utilisez la boîte de dialogue Préférences de l'affaire pour spécifier les paramètres des dessins générés dans Autodesk AutoCAD Structural Detailing - Formwork Drawings.

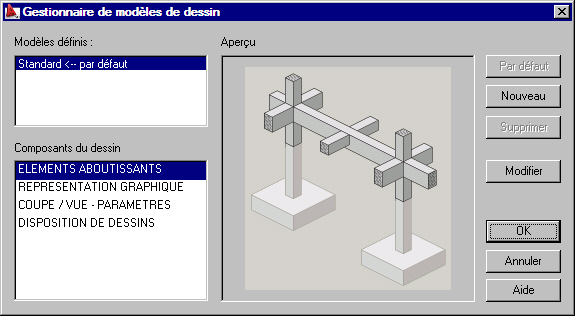

La boîte de dialogue Gestionnaire de modèles de dessins est ouverte à partir de :
- Menu : Béton Coffrage > Styles > Styles de gabarits de dessins de coffrage
- Ruban : ASD - Modèle > Paramètres > Styles > Styles de gabarits de dessins de coffrage
- Ligne de commande : RBCX_DRAWING_LAYOUT_MNGR
Dans la boîte de dialogue, les composants des dessins suivants sont disponibles :
Dans la partie droite de la boîte de dialogue (outre les boutons standard OK, Annuler et Aide) les boutons suivants sont disponibles :
- Par défaut - le modèle sélectionné devient un modèle par défaut pour le composant du dessin choisi
- Nouveau : ouvre une boîte de dialogue dans laquelle vous pouvez définir un nouveau modèle de composants de dessin
- Modifier : ouvre une boîte de dialogue dans laquelle vous pouvez modifier un modèle sélectionné pour un composant de dessin
- Supprimer - supprime le gabarit sélectionné de la liste des modèles disponibles dans la zone Modèles définis
