L’option sert à générer automatiquement les armatures pour le repère (élément) sélectionné du modèle de la structure.
Pour ouvrir la boîte de dialogue, il faut :
- Effectuer le repérage des éléments de la structure (voir Repérage automatique)
- sélectionner les repères dans l’onglet Repères du Gestionnaire d’objets - cliquer sur le bouton droit de la souris et dans le menu contextuel choisir l’option Armatures automatiques.

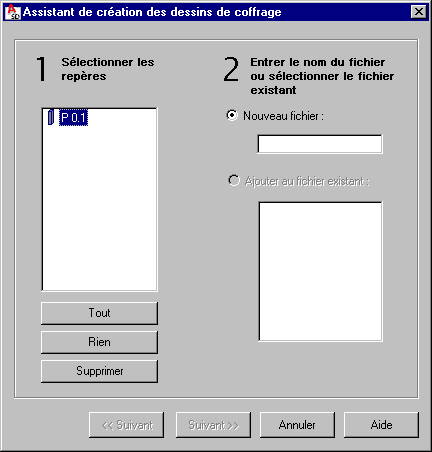

Dans la boîte de dialogue ci-dessus, il faut exécuter les opérations suivantes :
- indiquer un repère de dessin ;
- sélectionner le fichier dans lequel le dessin de coffrage avec les armatures sera généré :
- en saisissant son nom dans le champ d’édition Nouveau fichier
- en sélectionnant un fichier précédemment enregistré et en utilisant la commande Ajouter au fichier existant
- Cliquez sur Suivant.
La macro-commande d'Autodesk AutoCAD Structural Detailing - Reinforcement est lancée. Elle permet de définir les paramètres des armatures requises pour le type d'élément sélectionné.
Après la définition des paramètres des armatures, le dessin de coffrage de l’élément de la structure avec les armatures générées est ouvert dans le logiciel AutoCAD ® Structural Detailing - Béton Armatures.
Les macros BA permettant de générer une armature se composent de deux parties : la première définit la géométrie d'un élément de structure BA et la deuxième définit les paramètres de l'armature.
Lorsque vous utilisez une macro d'armature pour définir des paramètres d'armature, toutes les options sont disponibles pour chaque type d'élément de structure. Les options des onglets Géométrie des macros d'armature ne sont pas toutes disponibles lorsque vous activez l'option Armatures automatiques dans Autodesk AutoCAD Structural Detailing - Formwork Drawings (voir le tableau ci-dessous).
Pour pouvoir générer les armatures pour l’élément ‘sélectionné, les conditions suivantes doivent être satisfaites :
|
Semelle isolée : |
Forme d'une semelle isolée : il doit s'agir d'une section rectangulaire - un poteau doit aboutir à la semelle isolée Forme d'un poteau : section croisée rectangulaire ou circulaire |
|
Semelle filante : |
Forme de la semelle filante : schémas n° 1 et 3 uniquement Section transversale d'une semelle filante : rectangulaire uniquement (pour être placée sous un ou deux voiles) - un voile doit aboutir à la semelle filante Géométrie d'une semelle filante : semelle filante droite (pas en forme d'arc) Géométrie d'un voile : voile droit (pas en forme d'arc) |
|
Poutre : |
Section transversale d'une poutre : rectangulaire uniquement Géométrie d'une poutre : n travées |
|
Poteau : |
les 4 types de poteaux sont disponibles |
|
Longrine : |
Forme : schéma n° 1 uniquement (poutre sans feuillures) Section transversale d'une poutre : rectangulaire uniquement Géométrie d'une poutre : poutre droite (pas en forme d'arc) |
|
Linteau : |
Forme : poutre à une travée à section transversale rectangulaire Appuis : appuis en maçonnerie aux deux extrémités de la poutre |
