Linteau - définition

L’option permet la définition des linteaux. Les linteaux peuvent être définis au-dessus des baies de porte ou de fenêtres et les réservations dans le voile, aussi bien sur la vue 3D que sur les vues planes.

Pour commencer à définir le linteau, ouvrez la boîte de dialogue de définition de linteau en utilisant l'une des possibilités ci-dessous :

• Menu : Béton Coffrage > Définir > Linteau
• Ruban : ASD - Modèle > Eléments > Linteau
• Barre d'outils : Définir > Linteau
• Ligne de commande : RBCX_DEF_LINTEL

Vous pouvez définir deux types de linteau :

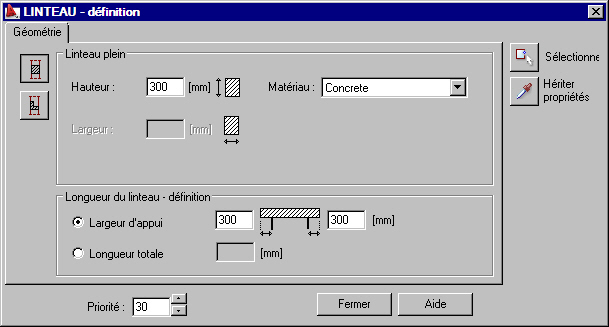

1. linteau plein à section transversale rectangulaire

   Sélectionnez pour afficher les options suivantes.



   Spécifiez les paramètres de géométrie :

   a) Dans le champ Linteau plein, vous pouvez définir :

   • la hauteur du linteau (hauteur de la section transversale du linteau)
   • la largeur du linteau
   • le matériau

   b) Dans le champ Longueur du linteau - définition, vous pouvez définir la longueur du linteau de deux manières en entrant les informations suivantes :

   • Largeur d'appui : spécifiez des valeurs pour les deux côtés de la porte, de la fenêtre, de la baie ou du renfoncement. La longueur du linteau est définie automatiquement à partir de la géométrie de l'ouverture et des valeurs de la largeur d'appui.
   • la longueur totale (absolue) du linteau. La définition à l'aide de la longueur totale permet une définition plus rapide des linteaux identiques pour les ouvertures ayant la largeur similaire.

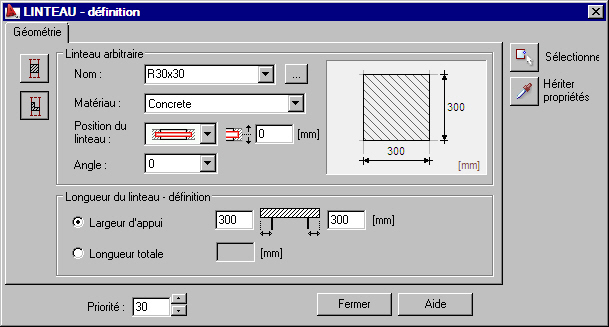

2. linteau dont la forme est définie par l'utilisateur

   Sélectionnez pour afficher les options suivantes.



   Cette boîte de dialogue permet de configurer les paramètres d'une section transversale de linteau. Pour chaque type de section transversale du linteau, il faut définir les paramètres ci-dessous :

   a) Dans le champ Linteau arbitraire, vous pouvez définir les options suivantes :

   • Section transversale : cliquez sur le bouton Parcourir (...) et effectuez une sélection dans la boîte de dialogue Liste de profilés
   • Matériau
   • la position du linteau (ajustage au nu de l’un ou l’autre bord de l’ouverture et la position centrale) ; pour la position centrale, il est possible de définir un décalage (décalage de l’axe)
   • Angle : sélectionnez une valeur (0, 90, 180 ou 270).

   b) Dans le champ Longueur du linteau - définition, vous pouvez définir la longueur du linteau de deux manières en entrant les informations suivantes :

   • Largeur d'appui : spécifiez des valeurs pour les deux côtés de la porte, de la fenêtre, de la baie ou du renfoncement. La longueur du linteau est définie automatiquement à partir de la géométrie de l'ouverture et des valeurs de la largeur d'appui.
   • la longueur totale (absolue) du linteau. La définition à l'aide de la longueur totale permet une définition plus rapide des linteaux identiques pour les ouvertures ayant la largeur similaire.

   La longueur du linteau est définie automatiquement à partir de la géométrie de l’ouverture et des valeurs de la profondeur d’appui.

   Pour Priorité, entrez une valeur définissant la priorité d'interpénétration (coupe d'ajustement) des éléments de structure qui se chevauchent.

Une fois que vous avez spécifié les paramètres de linteau, vous pouvez commencer à définir le linteau dans les éléments d'un modèle de structure :

• Cliquez sur (Sélectionner) et sélectionnez dans la zone de dessin les objets (ouvertures de porte ou de fenêtre, baies, renfoncements) au-dessus desquels des linteaux doivent être définis.
• Cliquez sur (Hériter propriétés) pour adopter les paramètres d'un linteau précédemment défini.

Ligne de commande :

Sélectionner

Sélectionner
