Vous pouvez modifier les paramètres de n'importe quel dessin (plan de fondations, plan d'étage, coupe verticale, vue en élévation et vue 3D) créé pour un modèle de structure.
Dans l'onglet Repères de la boîte de dialogue, sélectionnez un dessin, cliquer avec le bouton droit de la souris, puis cliquez sur Propriétés. La boîte de dialogue Modification des paramètres pour les dessins s'affiche. Elle permet de définir les mêmes paramètres que ceux de la boîte de dialogue Préférences / Dessins, à l'exception de l'onglet Définition.

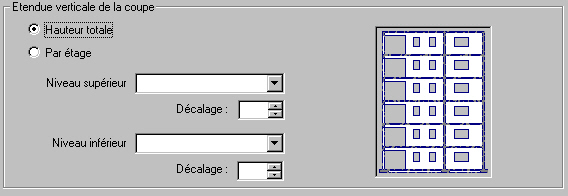

Onglet Définition pour la modification de la coupe verticale et la vue en élévation
Différentes coupes verticales à travers une structure et différentes vues en élévation peuvent être créées :
|
Hauteur totale de la structure  |
Etage(s) sélectionné(s) d'un bâtiment  Dans ce cas, définissez les paramètres suivants : Niveau supérieur (étage supérieur avec décalage, si nécessaire) ; limite supérieure de la coupe Niveau inférieur (étage inférieur avec décalage, si nécessaire) ; la limite inférieure de la coupe La convention de signes suivante a été adoptée pour les valeurs de décalage (elle s'applique aux niveaux supérieur et inférieur de l'étage) :  |

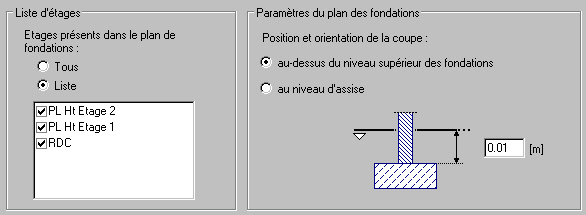

Onglet Définition pour la modification d'un plan de fondations
Différents plans de fondations peuvent être créés :
- Tous les étages d'une structure de modèle (valeur par défaut).
- Etages sélectionnés d'un modèle de structure indiqué dans la liste des étages (les étages sont triés dans la liste). L'utilisation de cette option permet de créer des dessins de fondations séparés pour chaque étage.
Une fois que vous avez sélectionné les étages à inclure dans le plan de fondations, vous devez mettre celui-ci à jour.
