Cote de niveau

La boîte de dialogue sert à définir/modifier le style de la cote de niveau.

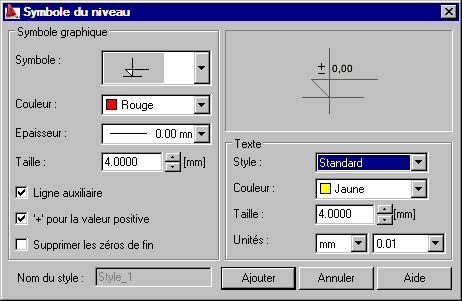

Pour afficher la boîte de dialogue Cote de niveau, procédez comme suit :

1. Dans la boîte de dialogue Styles des symboles, pour Symbole, sélectionnez Cote de niveau.
2. Cliquez sur Nouveau ou sur Modifier.

Spécifiez les paramètres de la cote de niveau :

• Sous Spécifiez les paramètres de la cote de niveau : Symbole graphique, définissez le type, la couleur et la taille du symbole, ainsi que l'épaisseur de la ligne.

  • Ligne auxiliaire – si vous activez cette option, outre la cote de niveau, la ligne liant la cote de niveau au niveau de l’élément de la structure BA sera affichée ; si l’option est désactivée, la cote sera dessinée sans aucune ligne supplémentaire ;

  • ‘+’ pour la valeur positive – si vous activez cette option, si la valeur du nombre présenté dans la cote du niveau est supérieure à zéro, le logiciel affichera en plus le caractère ‘+’ ; si l’option est désactivée, la cote sera affichée sans aucun symbole supplémentaire

  • Supprimer les zéros de fin : si cette option est activée, au cas où des zéros (un ou plusieurs) suivent les nombres situés après la virgule, ils sont supprimés (au lieu du nombre 12,2300, le nombre 12,23 est inscrit).

• Les options disponibles dans la zone Texte concernent l’annotation du niveau situé dans la cote de niveau. Vous pouvez également sélectionner une unité de mesure et la précision de la valeur (nombre de décimales).
• Pour Nom du style, entrez le nom du style de la cote de niveau, puis cliquez sur Ajouter.
