Cette option permet de définir/modifier les symboles des axes, cote de niveau et coupes utilisés dans les éléments d’une structure BA.

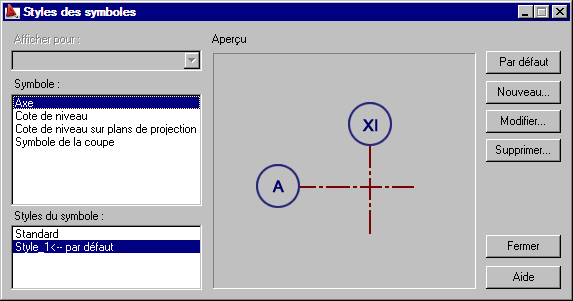

Pour commencer à définir des styles, ouvrez la boîte de dialogue Styles des symboles en utilisant l'une des possibilités ci-dessous :
- Menu : Béton Coffrage > Styles > Styles de symboles graphiques
- Ruban : ASD - Plans > Nomenclatures > Styles > Styles de symboles graphiques
- Ligne de commande : RBCT_DEF_SYMBOL_STYLE
Différents types sont disponibles sous Symbole :
- Axe
- Cote de niveau
- Cote de niveau dans les vues
- Symbole de la coupe
- Symbole de l’ouverture dans la vue
- Symbole de l’ouverture dans la coupe
- Symbole du sens de porté de la dalle
- Symbole du détail.
Pour chaque symbole dans le logiciel, un style par défaut a été défini. Lorsque vous sélectionnez un type de symbole et un style de symbole, un aperçu s'affiche.
Utilisez les boutons qui se trouvent dans la partie droite pour gérer les symboles :
- Par défaut : cliquez sur ce bouton pour restaurer le symbole par défaut (standard) d'un axe, d'un niveau ou d'une coupe.
- Nouveau : ouvre une des boîtes de dialogue (Axe, Symbole de la coupe, Symbole de l’ouverture dans la vue, Symbole de l'ouverture dans la coupe, Symbole du sens de porté de la dalle, Symbole du détail ou Cote de niveau sur plans de projection/Cote de niveau) dans lesquelles vous pouvez définir un nouveau style du type de symbole sélectionné (à partir du style existant).
- Modifier : cliquez sur ce bouton pour ouvrir une boîte de dialogue (Axe, Symbole de la coupe, Symbole de l'ouverture dans la vue, Symbole de l'ouverture dans la coupe ou Cotes de niveau sur les plans de projection/Cote de niveau), dans laquelle vous pouvez modifier un type de symbole sélectionné.
- Supprimer : cliquez sur ce bouton pour supprimer un style de symbole sélectionné.
