Sélectionnez l'option Détail dans l'arborescence de la boîte de dialogue Préférences de l'affaire pour afficher les onglets suivants dans la partie droite de la boîte de dialogue.
- Onglet Paramètres généraux
Spécifiez le nom et l'échelle du dessin dans la partie supérieure de la boîte de dialogue.
Vous définir en dessous les paramètres d'annotation. Si l'option Annotation du dessin est sélectionnée, les options suivantes deviennent disponibles :
-
Annotation du dessin : sélectionnez cette option pour définir une annotation de détail. Spécifiez les paramètres suivants : couleur, style et taille de l'annotation.
-
Position de l'annotation : sélectionnez cette option pour définir la position d'une annotation dans un dessin de détail. Vous pouvez sélectionner plusieurs positions (au-dessus du dessin ou en dessous, à droite, à gauche ou au milieu) et définir la distance entre la description et le dessin de détail.
Remarque : Si l'option Annotation du dessin est sélectionnée, le nom défini du dessin s'affiche dans le volet Gestionnaire d'objets et dans le dessin créé (en tant que titre du dessin). Si l'option Annotation du dessin est désactivée, le nom défini d'un dessin s'affiche uniquement dans le volet Gestionnaire d'objets. -
-
Onglet Arrêts
Utilisez ces options pour définir les paramètres de présentation des arrêts des éléments d'un modèle de structure dans un dessin de détail :
-
Pas de ligne de rupture : sélectionnez cette option pour ne pas afficher les lignes de rupture (aucune option n'est disponible dans cet onglet).
-

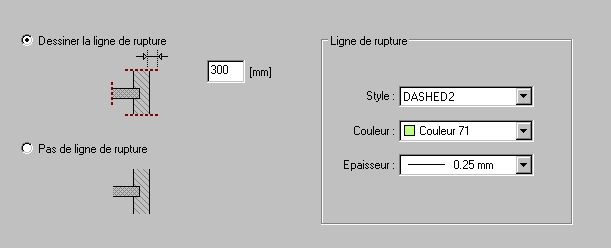

Dessiner la ligne de rupture : sélectionnez cette option pour afficher les lignes de rupture. Les options suivantes sont disponibles dans cet onglet :
style de ligne, couleur, épaisseur de la ligne de rupture et longueur de la ligne à l'extérieur de l'élément du modèle de structure.
-
