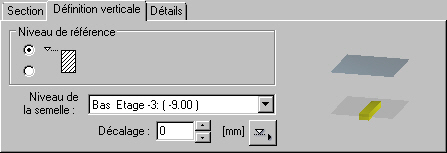

Dans l'onglet Définition verticale de la boîte de dialogue Semelle filante : définition, vous pouvez spécifier la position de la semelle filante par rapport à un étage actif.
La liste Semelle filante contient tous les niveaux définis d'un étage actif du bâtiment. La liste Niveau de référence contient tous les niveaux définis du bâtiment ; la position de la semelle filante dans le bâtiment est définie par la sélection d’un plan (p.ex. Haut – Etage 2, Bas – Etage 2). Cette liste contient aussi tous les plans obliques définis pour l'étage sélectionné (voir Définition du plan).
De plus, il est possible de définir le niveau de référence de la semelle filante par rapport au niveau supérieur ou inférieur de l’étage. Les situations suivantes sont possibles :
|
Niveau de référence |
Position de la semelle filante par rapport au niveau de l’étage |
|
1. |
|
|
2. |
|
Lors de la définition de la position verticale d'une semelle filante, vous pouvez définir un décalage par rapport au niveau inférieur ou supérieur de l'étage. Si le décalage est égal à zéro, la ligne de définition correspond au plan supérieur ou inférieur de l’étage. Cliquez sur
pour sélectionner un bord horizontal de l'élément déterminant une valeur de décalage.
